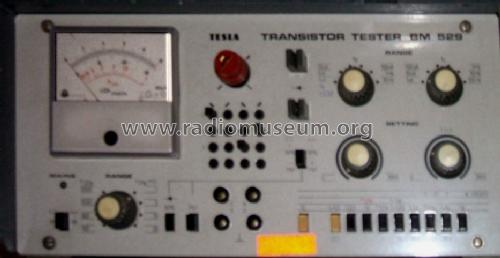

Transistorenprüfgerät BM529

• Country
• Czechoslovakia

• Manufacturer / Brand
• Tesla; Praha, Bratislava etc.

• Year
• 1975 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 106801

• • Brand: Supraphon

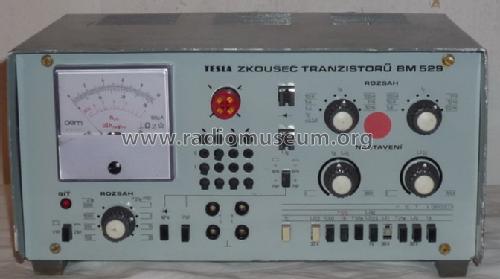

• Picture

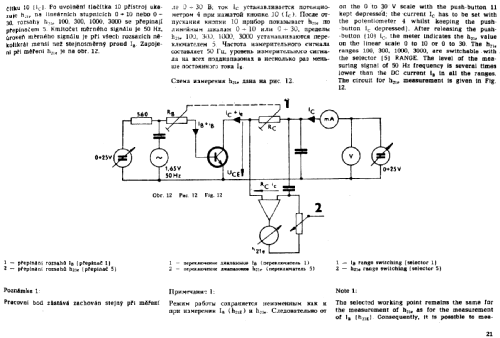

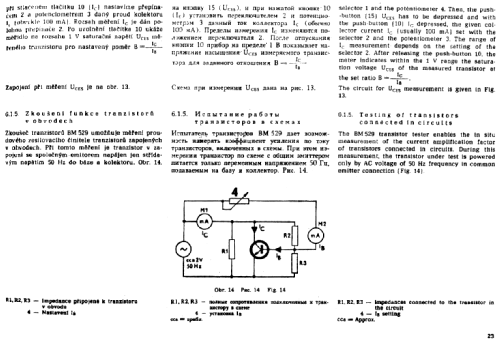

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Transistorenprüfgerät BM529 - Tesla; Praha, Bratislava etc.

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 320 x 170 x 220 mm / 12.6 x 6.7 x 8.7 inch

• Notes

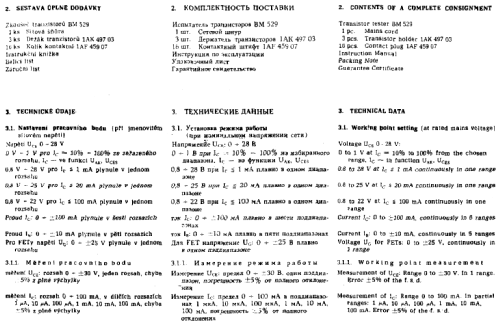

• Techn. Daten laut Beschreibung:
  U_CE 0 - 28 V; I_C 0 - 100 mA stetig in 6 Bereichen; I_B 0 - 10 mA in 5 Bereichen; Messungen im Arbeitspunkt; U_CE von 0 bis ±30 V, Messfehler 5 %; I_C 0 - 100 mA in 6 Teilbereichen: 1 µA - 100 mA, Messfehler 5 %; I_B 0 - 10 mA in 5 Teilbereichen, Messfehler 5 %; Messung H21E Gleichstrom-Verstärkungsfaktor 0 - 10000; direkt ablesbar an der hyperbolischen Skala, 1 µA - 100 mA in 6 Teilbereichen; Messung h21E Wechselstrom-Verstärkungsfaktor 5 - 3000 in 4 Teilbereichen; Steilheitsmessungen an FET 0,1 - 30 mA/V; Sättigungsspannungsmessung 0 -1 V; Zenerspannungsmessungen 0 - 25 V bei 0 - 100 mA (2 W); Stromverstärkungsmessungen an Transistoren die in Schaltungen eingebaut sind: 0 - 1000.

• Net weight (2.2 lb = 1 kg)
• 2.4 kg / 5 lb 4.6 oz (5.286 lb)

• Mentioned in
• Tesla/ Übersetzung:Rainer Förtig Elektronik

• Author
• Model page created by Richard Gajics. See "Data change" for further contributors.
