Zkousec elektronek (Tube tester) BM215A

Zkousec elektronek BM215A; Tesla; Praha, (ID = 296897) Equipment

Zkousec elektronek BM215A; Tesla; Praha, (ID = 297311) Equipment

Zkousec elektronek BM215A; Tesla; Praha, (ID = 297310) Equipment

Zkousec elektronek BM215A; Tesla; Praha, (ID = 2339292) Equipment
Zkousec elektronek BM215A; Tesla; Praha, (ID = 1433226) Equipment Zkousec elektronek BM215A; Tesla; Praha, (ID = 62216) Equipment
Zkousec elektronek BM215A; Tesla; Praha, (ID = 62217) Equipment Zkousec elektronek BM215A; Tesla; Praha, (ID = 62218) Equipment
Zkousec elektronek BM215A; Tesla; Praha, (ID = 62219) Equipment Zkousec elektronek BM215A; Tesla; Praha, (ID = 483031) Equipment
Zkousec elektronek BM215A; Tesla; Praha, (ID = 483032) Equipment Zkousec elektronek BM215A; Tesla; Praha, (ID = 1433221) Equipment
Zkousec elektronek BM215A; Tesla; Praha, (ID = 1433222) Equipment Zkousec elektronek BM215A; Tesla; Praha, (ID = 1433223) Equipment
Use red slider bar for more.
Zkousec elektronek BM215A; Tesla; Praha, (ID = 1433226) Equipment
Tesla; Praha,: Zkousec elektronek BM215A [Equipment] ID = 1433226 900x789
Select picture or schematic to display from thumbnails on the right and click for download.
For model Zkousec elektronek (Tube tester) BM215A, Tesla; Praha, Bratislava etc.

Country:  Czechoslovakia
Manufacturer / Brand:  Tesla; Praha, Bratislava etc.
Brand

Supraphon
Year: 1959 ? Category: Service- or Lab Equipment
Valves / Tubes 1: 6Z31
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 120; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Zkousec elektronek BM215A - Tesla; Praha, Bratislava etc.
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 262 x 340 x 235 mm / 10.3 x 13.4 x 9.3 inch
Notes

Stufen der  Anodenspannung und der G2-Spannung:
    0; 20; 50; 100; 150; 250; 300 V
Genauigkeit dieser Spannungen: ± 5% bei Netzspannung 220 V (120 V)
Stufen der Gittervorspannung Vg1: 0; 1,5; 3; 6; 12; 24; 48 V
Genauigkeit dieser Spannungen: ± 3% bei Netzspannung 220 V (120 V)
Stufen der Strommeßbereiche: 1,5; 5; 15; 150; 500 mA
Heizspannung: 0; 0,5; 1; 9,3; 20; 40; 60 V;
                       0,7; 1,45; 3; 5,2; 7; 15; 50 V
Die maximal zulässige Belastung für Spannungen bis 25 V beträgt 2 A, über 25 V: 0,3 A
Leistungsaufnahme: 10 W + Verbrauch der zu prüfenden Röhre

Net weight (2.2 lb = 1 kg) 15.6 kg / 34 lb 5.8 oz (34.361 lb)
Mentioned in -- Original prospect or advert

Model page created by Gabriel Toth. See "Data change" for further contributors.



All listed radios etc. from Tesla; Praha, Bratislava etc.
Here you find 1793 models, 1092 with images and 553 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tesla; Praha,: Zkousec elektronek BM215A
Threads: 2 | Posts: 4
Hits: 3934     Replies: 0
tesla: BM215A; Zkousec elektronek (Tube tester)
Arpad Roth † 27.3.17
18.Feb.07
  1

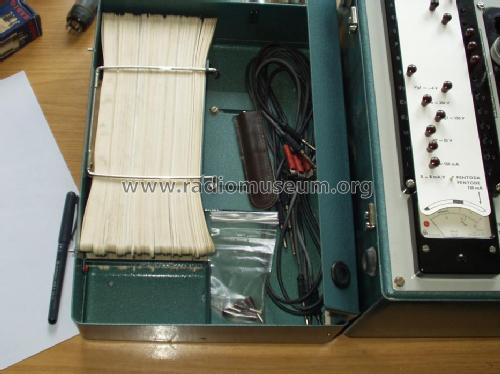

Prüfkarten sind hier zu finden


Hits: 2980     Replies: 2
tesla: Röhrenprüfgerät TESLA BM 215A
Ernst Röggla
15.Feb.07
  1 Hallo liebe Radiofreunde,

Ich habe kürzlich ein Röhrenprüfgerät TESLA BM 215A erstanden. Leider ist die Bezeichnung der Bedienelemente und die Gebrauchsanweisung in tschechischer Sprache abgefasst. Hat jemand Erfahrungen mit diesem Gerät gesammelt? Gibt es eine deutsche Gebrauchsanweisung?

freundliche Grüße
Ernst Röggla
Arpad Roth † 27.3.17
01.Oct.11
  2

Hallo Herr Röggla,

die gesucht Anleitung liegt beim Modell.

Ernst Röggla
02.Oct.11
  3

Danke für den Hinweis, Herr Roth.

freundliche Grüße

Ernst Röggla
