• Country
• Germany

• Manufacturer / Brand
• Testboy, Testavit, Ludwig Mers; Vechta

• Year
• 1955

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 109164

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors

• Semiconductors
• G1841/1

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Wooden case

• from Radiomuseum.org

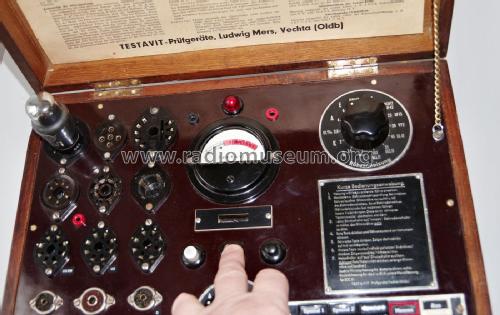

• Model: Testavit RPM2 - Testboy, Testavit, Ludwig Mers

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 390 x 270 x 140 mm / 15.4 x 10.6 x 5.5 inch

• Notes

• Röhrenprüfgerät Testavit RPM2; Wechselstromgerät mit Glimmlampe und Anzeigeninstrument. Vorprüfung der Heizung und auf Kurzschluss mit Glimmlampe. Emission auf Anzeigeninstrument, ebenso Vakuumprüfung und Gitteremissionsprüfung.

  Schaltplan und Beschreibung fast gleiches Gerät unter Funkschau 1953 Heft 6 103-106 als Selbstbaugerät ohne Typennummer mit geringfügigen Abweichungen, daher Schaltpan hier nicht beigefügt (RPM 2 hat 2 zusätzliche Abschaltetasten für interne Verbindungen sowie andere Widerstandswerte, keine Kondensatorprüfung).

• Net weight (2.2 lb = 1 kg)
• 6.5 kg / 14 lb 5.1 oz (14.317 lb)

• Price in first year of sale
• 850.00 DM

• Source of data
• - - Data from my own collection

• Mentioned in
• Funkschau (1953 Heft 6 Seite 103 - 106)

• Author
• Model page created by Thomas Ott. See "Data change" for further contributors.
