Henry Kloss Model One

Henry Kloss Model One ; Tivoli Audio; (ID = 2436778) Radio

Henry Kloss Model One ; Tivoli Audio; (ID = 2436779) Radio
Henry Kloss Model One ; Tivoli Audio; (ID = 1505034) Radio Henry Kloss Model One ; Tivoli Audio; (ID = 1181570) Radio
Henry Kloss Model One ; Tivoli Audio; (ID = 1505037) Radio Henry Kloss Model One ; Tivoli Audio; (ID = 1181259) Radio
Henry Kloss Model One ; Tivoli Audio; (ID = 1268359) Radio Henry Kloss Model One ; Tivoli Audio; (ID = 1268366) Radio
Henry Kloss Model One ; Tivoli Audio; (ID = 1298340) Radio Henry Kloss Model One ; Tivoli Audio; (ID = 1505033) Radio
Henry Kloss Model One ; Tivoli Audio; (ID = 1505035) Radio Henry Kloss Model One ; Tivoli Audio; (ID = 1505036) Radio
Use red slider bar for more.
Henry Kloss Model One ; Tivoli Audio; (ID = 1505034) Radio

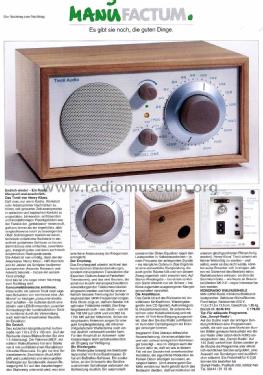

Tivoli Audio;: Henry Kloss Model One [Radio] ID = 1505034 933x577
Select picture or schematic to display from thumbnails on the right and click for download.
For model Henry Kloss Model One, Tivoli Audio; Cambridge, MA

Country:  United States of America (USA)
Manufacturer / Brand:  Tivoli Audio; Cambridge, MA
Year: 2000 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present. 3SK177 2N5087 2N3904 2N3906 TEA5711 LM358 TL072 TL084 NE5532 TDA7266
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Other, details in remarks or not known. / 220; 12 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 3 inch = 7.6 cm
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Henry Kloss Model One - Tivoli Audio; Cambridge, MA
Material Wooden case
Shape Design Radio or Novelty / Gadget - fancy or unusual shape.
Dimensions (WHD) 215 x 115 x 150 mm / 8.5 x 4.5 x 5.9 inch
Notes Tivoli Audio PAL Henry Kloss;
Earphone jack, AUX in, suitable 230 VAC to 12 VDC convertor RH41-1200500DG.
Built-in NI-MH accu, several body colors known.

Radio di design con un'acustica eccezionale per le dimensioni, dotata di demoltiplica per la sintonizzazione fine e di bass-reflex.
Net weight (2.2 lb = 1 kg) 1.9 kg / 4 lb 3 oz (4.185 lb)
Source of data -- Collector info (Sammler)

Model page created by a member from A. See "Data change" for further contributors.



All listed radios etc. from Tivoli Audio; Cambridge, MA
Here you find 4 models, 4 with images and 2 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tivoli Audio;: Henry Kloss Model One
Threads: 4 | Posts: 10
Hits: 1626     Replies: 1
tivoli: Henry Kloss Model One
Alberto Ammendola
02.Jun.15
  1

Ciao,la radio in mio possesso presentava il seguente difetto: dopo brevi, a volte anche lunghi periodi di funzionamento, all'improvviso il suono si abbassava, bastava spegnerla e riaccenderla e il suo funzionamento ritornava regolare.Ho rifatto tutte le saldature sul circuito BF, adesso è tutto ok !

Alberto



Tonino Giagnacovo
24.Jun.15
  2

Anche la mia Model One presenta un difetto simile: dopo un breve periodo di funzionamento la distorsione del segnale aumenta. Proverò a rifare le saldature. Queste radio hanno un design pulito ed essenziale, a cui però non corrisponde un montaggio interno degno.


Hits: 1313     Replies: 0
tivoli: Henry Kloss Model One
Alberto Ammendola
22.May.15
  1

Qualcuno conosce il valore del potenziometro volume ? Grazie Alberto

Attachments


Hits: 4774     Replies: 1
tivoli: Henry Kloss Model One: Störgeräusche
Günther Stabe † 19.8.20
18.Feb.15
  1

Nachdem ich ein Radio dieses Typs sehr günstig erstanden hatte (der Verkäufer schrieb: "nach dem Einschalten gibt es ein Geräusch...") und den ersten Versuch wagte, war zunächst ein sehr störendes und unregelmäßiges Knistern zu hören. Damit war Radioempfang zwar möglich, aber nicht verständlich, es wurde alles übertönt. Nach einigen Versuchen durch mehrfaches Drehen des Drehkos, des Potentiometers und des Funktionsschalters wurde es nicht besser - im Gegenteil: lauten Pfeifen (auch nach dem Ausschalten), Krachen und auch Trommelfell- und Lautsprechermebran-zerfetzendes "Störgeräusch" - nicht zum Aushalten!

Danach öffnete ich das Gerät bzw. demontierte alles komplett und versuchte, Licht in das Dunkel zu bringen. Dabei musste ich feststellen, dass ein Stereo-Verstärker-IC verbaut wurde, welches nur mit einem Kanal beschaltet wurde; zudem mit einem sehr kleinem Kühlblech(lein). Ebenso eine sehr aufwendige Elektronik für Klang, Stummschaltung (Mute) und eine verwirrende Anzahl von SMD-Bauteilen. Da das Radio - einmal per Netzkabel angeschlossen - immer Strom verbraucht (Standby) und dazu wohl auch noch der eine nicht angeschlossene Stereoverstärker-Kanal immer mitlief (wenn auch nur "Ruhestrom", aber immerhin), komme ich zu dem Schluss, dass es nicht sehr ökonomisch zu betreiben ist...

Ein Wechsel des Endstufen-ICs brachte nichts; ich vermutete hier wegen der "riesigen" Last des Lautsprechers, der gewaltigen Membran-Auslenkungen und anderer Effekte einen teilweisen Ausfall. Um es vorweg zu nehmen - so kam ich nicht weiter, alles noch beim alten Stör-Zustand.

Bei genauer Untersuchung des Mute-/Standby-Schaltweges (verzögertes An- und Abschalten der Endstufe) stiess ich mit der Lupe auf einen SMD-Widerstand ohne lesbare Beschriftung. Im Kaltzustand gemessen betrug der Wert 100 kOhm; ich vermutete (und lag richtig), dass dieser "geplatzt" war - also ein thermisches Problem. Der Tausch gegen einen "normalen" Widerstand mit 100 kOhm und 0.5W brachte dann die Lösung. Es schien einer der Widerstände zur Erzeugung einer virtuellen "Masse" zum Pin 6 und 7 des Endstufen-ICs zu sein. Warum nun ein größerer Strom als früher hier fließt, d.h. eventuell noch ein Entkoppelungs-Elko hier eine Rolle spielt, kann ich zurzeit wegen der gedrängten Aufbaus und der beidseitigen Bestückung nicht sagen.

Das Radio spielt nun wieder einwandfrei - ich warte mal ab, ob es dabei bleibt. Der betroffene Widerstand (104) liegt auf der Leiterbahn von Pin 6+7 des TDA7266 in ca. 4 cm Abstand Richtung Vorverstärker/Steuerung. Das Kühl-/Wärmeableitblech habe ich noch um einen kleinen Aluminium-Rippenkühler erweitert, denn auch im Standby bemerkte ich eine leichte Erwärmung - das sollte nicht sein.

G.S.

Attachments

Günther Stabe † 19.8.20
18.Dec.19
  2

Heute erreichte das RadioMuseum hierzu folgende Mail von Gus Logan (Australien):

"Thank you greatly for posting this information. I had the same symptoms and self repaired it by doing as you suggested (refer to attached photo for further details). Thank you greatly for this information. Good to have this radio repaired rather than thrown out. All the best to you kind Sir"

(Ich füge sein Foto von der besagten Reparaturstelle hinzu)

Übrigens: leider hielt meine Massnahme nicht sehr lange an; daraufhin entfernte ich die NF- und Steuerplatine komplett und fügte einen Eigenbau-Verstärker mit TDA2003 ein, um das Radio weiterhin störungsfrei bis heute betreiben zu können. Dazu war ein separater Netz-Ein/Ausschalter auf der Rückseite erforderlich.

Attachments


Hits: 3386     Replies: 4
tivoli: Henry Kloss Model One Crackly Audio
Bryce Ringwood
04.Feb.13
  1

Dear Colleagues,

My "Model One" developed a fault resembling a "dirty pot". The fault was traced to the audio/power supply board. I checked the electrolytics - all OK. and finally resorted to poking the component side of the board with my finger to see if the problem was a dry joint. Eventually, I narrowed the problem down to one area and decided that the best strategy would be to resolder everything in the area of the "TL084" chip (purpose unknown). This was done using a fine tip and 22 swg solder, and the set then worked correctly.

This not really the way I like to "repair" things, but often is the only way when dealing with surface mount components. I believe Tivoli Audio have a policy of not releasing their circuit diagrams, for fear a competitor may copy them.

Maybe other members could comment on their experienes with "Modern" radios.

- Bryce

PS I had to repair this to maintain credibility with the family :)

Michael Watterson
04.Feb.13
  2

It's a common op-amp. Probably a preamp. As to why such a simple radio with presumably an IC power audio amp might need it is a mystery.

I wonder is the set RoHS and using lead free solder, which is hugely more prone to dry joints unless there is very strenuous high quality manufacturing control and processing. Any touch of track with bare finger or contamination degrades the subsequent flow soldering much more than 60:40 solder.



Bryce Ringwood
04.Feb.13
  3

Hi

There are a number of these on the audio board. Part of the power supply regulator? Part of the signal strength indicator? - without a circuit diagram - who knows.

As for lead-free solder, I can only agree. It also chews away my soldering iron bits and tips, and the flux fumes choke me. But, as they say, that's progress.

Michael Watterson
04.Feb.13
  4

Use 60/40 for all "vintage" gear. It's still made as certain product categories are exempt from RoHS lead ban.

For "Lead free" use proper SMD solder with silver and other metals alloy Tin Lead free, not cheap pure tin.

Use separate irons and bits for Lead Free & 60/40.

Michael Watterson
04.Feb.13
  5

It's got various active filters to attempt to make a 3" speaker sound better. Possibly also buffers for the line level I/O jacks.
