Trix-Radio-Car BMW-2000CS 9901 6 Transistoren

Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 868966) Radio
Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 362978) Radio Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 295994) Radio
Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 322476) Radio Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 295988) Radio
Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 295991) Radio Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 295993) Radio
Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 322475) Radio Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 322478) Radio
Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 322480) Radio Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 362977) Radio
Use red slider bar for more.
Trix-Radio-Car BMW-2000CS 9901; Trix Vereinigte (ID = 362978) Radio
Trix Vereinigte: Trix-Radio-Car BMW-2000CS 9901 [Radio] ID = 362978 756x694
Select picture or schematic to display from thumbnails on the right and click for download.
For model Trix-Radio-Car BMW-2000CS 9901 6 Transistoren, Trix Vereinigte Spielwarenfabriken, Nürnberg

Country:  Germany
Manufacturer / Brand:  Trix Vereinigte Spielwarenfabriken, Nürnberg
Year: 1967 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: 2SA269 2SA269 2SA269 2SB33 2SB33 2SB33 1S446
Main principle Superheterodyne (common); 2 AF stage(s)
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch
Power out
from Radiomuseum.org Model: Trix-Radio-Car BMW-2000CS 9901 [6 Transistoren] - Trix Vereinigte
Material Plastics (no bakelite or catalin)
Shape Design Radio or Novelty / Gadget - fancy or unusual shape.
Dimensions (WHD) 80 x 58 x 208 mm / 3.1 x 2.3 x 8.2 inch
Notes

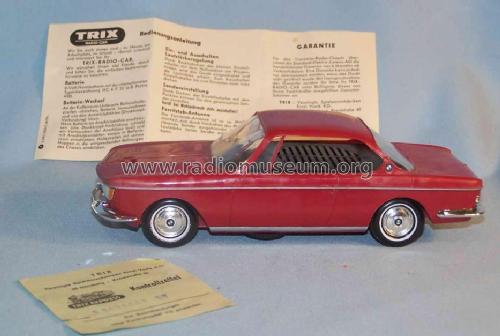

Trix-Radio-Car BMW 2000CS, 1967;

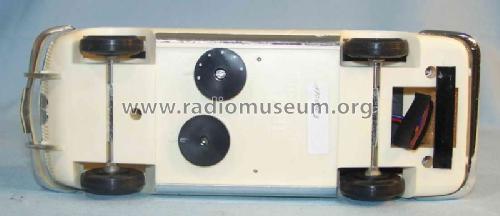

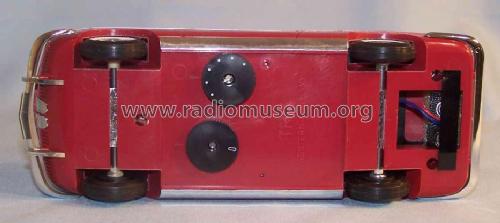

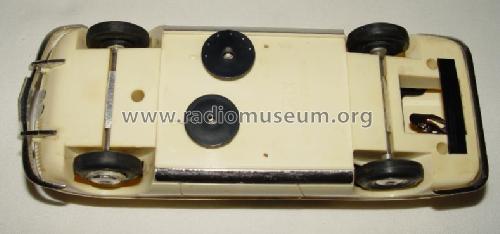

BMW-2000CS-Modell mit Sender- und Lautsprechereinstellung auf der Unterseite, Lautsprecher im Fahrgastraum, Ferritantenne.

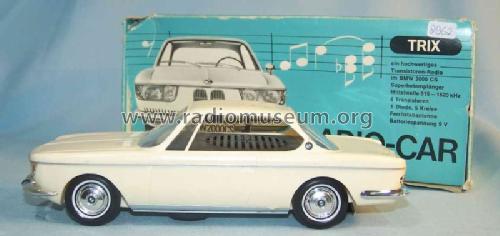

Farbvarianten: beige und rot mit viel Chrom.
Variante mit 6 Transistoren - Vergleiche mit der Variante 5 Transistoren.

Model page created by Willi Ribbe. See "Data change" for further contributors.



All listed radios etc. from Trix Vereinigte Spielwarenfabriken, Nürnberg
Here you find 12 models, 12 with images and 7 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Trix Vereinigte: Trix-Radio-Car BMW-2000CS 9901
Threads: 1 | Posts: 1
Hits: 3017     Replies: 0
trix: 9901; Trix-Radio-Car BMW-2000CS Werbung 1967
Uwe Ronneberger
22.Nov.10
  1

Autoelektronik für Vater und Sohn

Mit einer recht originellen Idee kommt Schaub-Lorenz auf den Markt. Die Firma offeriert einen Radiocar in einer "Vater und Sohn-Geschenkpackung". Sie enthält einen Transistor-Kofferempfänger Weekend 80 automatic und eine modellgetreue Nachbildung des BMW 2000 CS mit einem Mittelwellensuper.
Dieses BMW-Modell läßt vom inneren Aufbau her deutlich erkennen, wie wichtig das Autoradio ist und für die Zukunft sein wird: Fast 2/3 des Pkw-Volumens entfallen auf das eingebaute Radio.

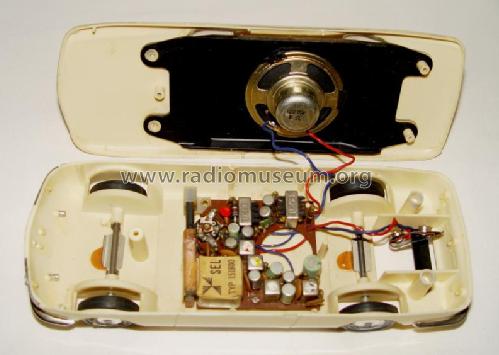

bmw 200 cs Innen


Bild 1 gibt einen kleinen Blick in das Innere des Modellautos.
Es handelt sich um einen Super, der den Mittelwellenbereich von 515 bis 1620 kHz empfängt. Ein großer Teil des Kofferraumvolumens wird durch einen Energieblock (9 V) eingenommen, der den "Brennstoff" für das Radio liefert. Beim Drehko-Antrieb wird das Prinzip der Getriebeübersetzung verlassen.
Durch die besondere Anordnung des Rändelrandes an der ovalen Unterseite erfolgt der Antrieb des Zweigang-Drehkondensators auf direktem Wege und sehr präzise. Der Vorkreis ist
auf einem 5 cm langen Ferritstab angebracht. Zur Bestückung gehören 6 Transistoren und l Diode. Die durch einen NTC-Widerstand temperaturstabilisierte Gegentaktendstufe liefert eine Ausgangsleistung von etwa 100 mW. Diese Leistung wird an einen permanentdynamischen Lautsprecher abgegeben, der durch seinen großen Korbdurchmesser und seine große Schwingspule beim größeren BMW-Vorbild zu Lasten der Beinfreiheit im Fahrgastraum gehen würde. Hier kommt das der Klangqualität zugute. Von insgesamt fünf Kreisen sind zwei abgestimmt, so daß sich günstige Selektionseigenschaften ergeben.

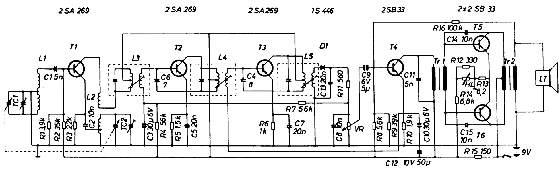

An der Mittelanzapfung der Primärkreise der Zf-Bandfilter erfolgt die Zuführung der jeweiligen Kollektorspannung. Gleichzeitig erfolgt vom unteren Wickelteil jeweils über einen Kondensator von 6 bzw. 7pF eine Neutralisation (Schaltbild s.Bild 2).

Schaltplan

Das Lautstärkepotentiometer ist mit dem Ein- und Ausschalter kombiniert. Der Nf-Teil besteht aus einer Vorstufe mit Treibertransformator und einer temperaturstabilisierten Gegentaktendstufe. Zur Erzielung eines guten Nf-Frequenzganges ist eine
Gegenkopplung über C 13, C 14 und R 12 vorgesehen.

Sicher wird diese nette Idee bei vielen Interessenten Anklang finden.


Quelle: Radio-Fernseh-Phono-Praxis H.4 20.April 1967
