Merkury Hi-Fi DSH-304 CCIR

Merkury Hi-Fi DSH-304; Unitra DIORA - (ID = 2290313) Radio
Use red slider bar for more.
Merkury Hi-Fi DSH-304; Unitra DIORA - (ID = 2290313) Radio

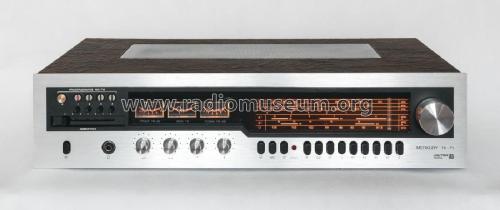

Unitra DIORA -: Merkury Hi-Fi DSH-304 [Radio] ID = 2290313 1400x590
Select picture or schematic to display from thumbnails on the right and click for download.
For model Merkury Hi-Fi DSH-304 CCIR, Unitra DIORA - Radiowerk Dzierzoniow,:
Quelle: Jacek Halicki - Praca własna.

Country:  Poland
Manufacturer / Brand:  Unitra DIORA - Radiowerk Dzierzoniow,
Year: 1979 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 29: BF314 BF194 BF245 BF195 BC149 BC147 BD137 BC107 HA1137 TCA440
Main principle Super-Heterodyne (Super in general); ZF/IF 465/10700 kHz
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Merkury Hi-Fi DSH-304 [CCIR] - Unitra DIORA - Radiowerk
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 560 x 125 x 280 mm / 22 x 4.9 x 11 inch
Notes

Der Stereoempfänger Merkury DSH-304
enthält 29 Transistoren und 6 ICs. Die Endstufe ist mit 2x GML025 or STK077 aufgebaut und liefert pro Kanal 20 Watt. Das Gerät hat einen Speicher für 4 Sender, die mit dem Sensor- IC UAS580 umgeschaltet werden. Das IC TCA440 bildet den AM- Teil, Als FM- ZF arbeitet das IC HA1137W, als Stereodecoder ist ein HA1156 eingebaut. MW wird in 2 Bereichen empfangen, UKW im CCIR. Es sind nicht alle Transistoren in der Liste aufgeführt.

Net weight (2.2 lb = 1 kg) 9.8 kg / 21 lb 9.4 oz (21.586 lb)

Model page created by Sandor Selyem-Tóth. See "Data change" for further contributors.
