Multi Band Master WE8909

Multi Band Master WE8909; Unknown Worldwide (ID = 1546514) Radio Multi Band Master WE8909; Unknown Worldwide (ID = 1546515) Radio
Multi Band Master WE8909; Unknown Worldwide (ID = 1546516) Radio Multi Band Master WE8909; Unknown Worldwide (ID = 1546519) Radio
Use red slider bar for more.
Multi Band Master WE8909; Unknown Worldwide (ID = 1546514) Radio
Unknown Worldwide: Multi Band Master WE8909 [Radio] ID = 1546514 900x656
Select picture or schematic to display from thumbnails on the right and click for download.
For model Multi Band Master WE8909, Unknown Worldwide

Country:  Worldwide
Manufacturer / Brand:  Unknown Worldwide
Year: 1990 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present.
schematic requested
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 110; 220 / 4 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out
from Radiomuseum.org Model: Multi Band Master WE8909 - Unknown Worldwide
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 310 x 185 x 65 mm / 12.2 x 7.3 x 2.6 inch
Notes

Kofferradio -Hersteller unbekannt- Multiband Master WE8909

- 7 Kurzwellenbereiche 5,85 bis 22 MHz
- Ohrhöreranschluss
- LED-Abstimmhilfe

Made in China



Net weight (2.2 lb = 1 kg) 1 kg / 2 lb 3.2 oz (2.203 lb)

Model page created by Walter Fackler. See "Data change" for further contributors.



All listed radios etc. from Unknown Worldwide
Here you find 723 models, 656 with images and 22 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Unknown Worldwide: Multi Band Master WE8909
Threads: 1 | Posts: 6
Hits: 2207     Replies: 5
Hersteller nicht eindeutig
Walter Fackler
04.Sep.13
  1

Sehr geehrte Sammler-Kollegen,

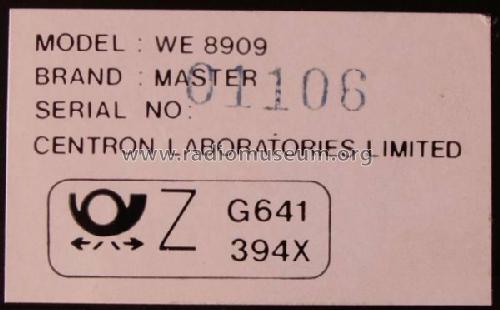

das in den Anlagen dargestellte Kofferradio Master, Modell WE8909 kann ich keinem Hersteller, der im RMorg gelistet ist zuordnen. Das Baujahr schätze ich auf Grund des Typenschildes auf ca. 1989, weil die Zulassungsnummer auf die Zeit des BZT vermuten lässt. Zum Gerät besitze ich keinerlei Unterlagen. Im Gerät sind die folgende IC eingebaut: KA22495 FM-Receiver(Frontend), KA2247 AM-Receiver, FM-ZF und Demodulator, KA2212 NF-Endstufe

Wer kennt den Hersteller oder hat weitere Informatinen? Ich bin für jeden Hinweis dankbar.

Attachments

Michael Seiffert
10.Oct.13
  2

Hallo Herr Fackler,

der Hersteller bei solchen "No-Name"-Geräten aus vermutlich Fernost lässt sich oft nicht eindeutig klären. Legen Sie das Gerät doch unter "Hersteller unbekannt-weltweit" an und geben den Modellnamen Master und als Chassis WE 8909.

Der Rest dann wie gewohnt.

Sollte sich im Nachhinein noch eine Klärung ergeben, kann man ja dann immer noch ändern.



Grüße!

M.Seiffert

Walter Fackler
16.Oct.13
  3

Guten Tag Herr Seifert,

vielen Dank für Ihren Tipp.

Ich bin überrascht, dass dieses Modell trotz einiger hundert Hits nicht bekannt ist.

Mit freundlichen Grüßen

Walter Fackler



Ernst Erb
24.Oct.13
  4

Grüezi Herr Fackler

Leider fehlt in Ihrem Post die Notiz, ob Sie das Gerät nun anlegen oder nicht (warum nicht).
Auch finde ich bei "Modelle in Arbeit" Ihren Namen nicht.

In Ihrem Profil kann man sehen, dass Sie glücklicherweise schon 47 Modelle angelegt haben, also besteht grosse Hoffnung. ;-)
Bitte erst antworten wenn erledigt - oder falls Sie das Modell nicht anlegen möchten. Danke.

Herzlich grüsst Sie
Ernst Erb



Walter Fackler
26.Oct.13
  5

Guten Tag Herr Erb,

das Modell habe ich angelegt, leider fehlen auf Grund fehlender Unterlagen einige Angaben.

Mit freundlichen Grüßen

Walter Fackler







Arpad Roth † 27.3.17
26.Oct.13
  6



Modell ist unter WE8909 angelegt.




Unknown Worldwide: Multi Band Master WE8909
End of forum contributions about this model
