• Country
• Spain

• Manufacturer / Brand
• Unknown - CUSTOM BUILT: Spain

• Year
• 2019

• Category
• Detector-Radio (Crystal or diode, without tubes/transistors)

• Radiomuseum.org ID
• 319191

Click on the schematic thumbnail to request the schematic as a free document.

• Main principle
• Crystal-detection 1 circuit (no tubes)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• No Power needed

• Loudspeaker
• - Is a Headphone or Earphone

• Material
• Various materials

• from Radiomuseum.org
• Model: Radio de galena Construcción propia - Unknown - CUSTOM BUILT: Spain

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 235 x 100 x 157 mm / 9.3 x 3.9 x 6.2 inch

• Notes

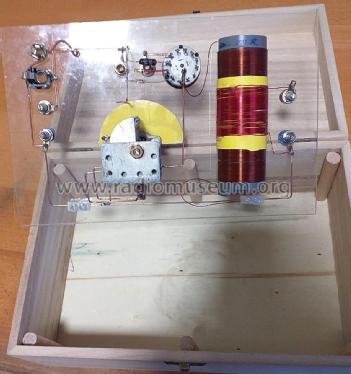

• Otra forma de radio de galena en caja con soporte de plastico transparente para poder visualizar los componentes de su interior.

  Tiene un conmutador de 1 circuito 12 posiciones para añadir varios detectores para elegir el que vaya mejor ademas de la conexion para un detector tipo bigote de gato, tambien hay varias conexiones de salida en forma de jack de varios tamaños para conectar preamplificadores con altavoz incorporado y la conexion para auriculares de alta impedancia.

  El condensador variable es doble aprovechando uno reciclado con dos cuerpos, estos se unen a traves de un interruptor para variar la capacidad del mismo, la bobina  consta de dos devanados, el de antena de 50 espiras de 0,5 mm sobre un secundario de 150 espiras del mismo hilo.

• Net weight (2.2 lb = 1 kg)
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Author
• Model page created by Vicente Moreno-Sancho. See "Data change" for further contributors.
