For model Radiokonstruktor - Радиоконструктор doublet, Unknown - CUSTOM BUILT: Soviet Union

Country:  Soviet Union
Manufacturer / Brand:  Unknown - CUSTOM BUILT: Soviet Union
Year: 9999 ?? Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 10:
Main principle TRF without regeneration
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Batteries / addl. power jack
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
Power out
from Radiomuseum.org Model: Radiokonstruktor - Радиоконструктор doublet - Unknown - CUSTOM BUILT: Soviet
Material Various materials
Dimensions (WHD) 435 x 40 x 286 mm / 17.1 x 1.6 x 11.3 inch
Notes

Spielzeug-Radiokonstruktions-Baukasten "ПОИСК" (= Suche). Enhält sämtliche Bauelemente sowie eine Experimentierplatte mit Lötösen zum Einlöten der Bauelemente.

Folgende Experimentierschaltungen können mit den vorhandenen Bauelementen nach vorgegebenen Abbildungen und Schaltbildern auf der Experimentierplatte aufgebaut werden:

  1. Frequenzgenerator mit niedriger Frequenz
  2. Verstärker 1
  3. Verstärker 2
  4. HF/NF-Sonde
  5. Geradeausempfänger 1-V-3
  6. Geradeausempfänger 2-V-2
  7. Gerädeausempfänger 2-V-3
  8. Signalgenerator "Sirene"
  9. Morsegenerator mit Taste
  10. Einstellbarer Zeitschalter

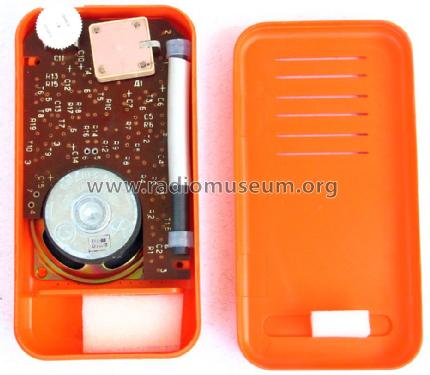

Auf einer Leiterplatte kann ein kompletter 2-V-3-Empfänger mit 10 Transistoren für Mittelwelle in ein Gehäuse mit Batterien aufgebaut werden.

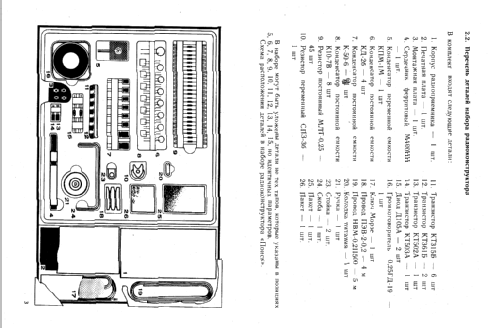

Einziger Hinweis auf den Hersteller im Anleitungsheft (32 Seiten) ist der Ort Riga.



Source of data -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
