• Country
• Soviet Union

• Manufacturer / Brand
• Unknown - CUSTOM BUILT: Soviet Union

• Year
• 1962

• Category
• Commercial Transmitter & Receiver (TRX not Amateur)

• Radiomuseum.org ID
• 292485

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• 2Ж27Л 2Ж27Л 2Ж27Л 2Ж27Л 2Ж27Л 2Ж27Л 2Ж27Л ГУ-15

• Main principle
• Transceiver

• Wave bands
• Short Wave (SW) and Long Wave (LW) only.

• Power type and voltage
• Solar- and/or muscle driven, also addl. power jack possible

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

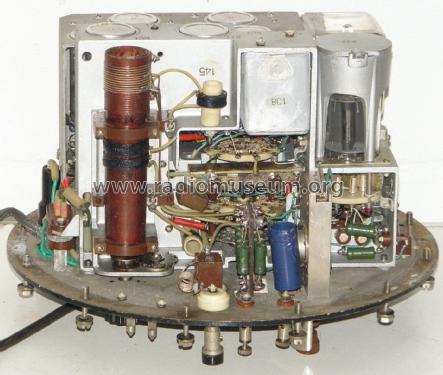

• Model: Rettungsbootstation Shlyup-M {Шлюп-М} - Unknown - CUSTOM BUILT: Soviet

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 400 x 330 x 520 mm / 15.7 x 13 x 20.5 inch

• Notes

• Tragbare Station für Rettungsboote, als schwimmfähige (bei aufgesetztem Deckel) Boje ausgebildet. Betriebsarten A1, A2, A3 auf den Notfrequenzen 500 kHz, 6273 kHz und 8364 kHz, Empfänger in den Bereichen 400 - 560 kHz und 6000 - 9000 kHz durchstimmbar.
  Eingebaute Morsetaste, fest verbundener Kopfhörer.
  Sendeleistung 20 W, 9 m-Stabantenne oder 100 m lange Drahtantenne am Drachen.
  Im unteren Gehäuseteil eingebauter Handgenerator БПШ-1 erzeugt Spannungen von 3 V, 120 V und 300 V. Am Generator sind Halterungen für einen vollständigen Röhrensatz.

• Net weight (2.2 lb = 1 kg)
• 24 kg / 52 lb 13.8 oz (52.863 lb)

• Author
• Model page created by Siegfried Droese. See "Data change" for further contributors.
