Digital Multiband 942 (941)

V-Electronics; Zielona Góra

Data
Forum
Pictures
Collections

  • Year
  • 1994 ?
  • Category
  • Amateur TRX: Transmitter/Receiver (and Transceiver)
  • Radiomuseum.org ID
  • 368521

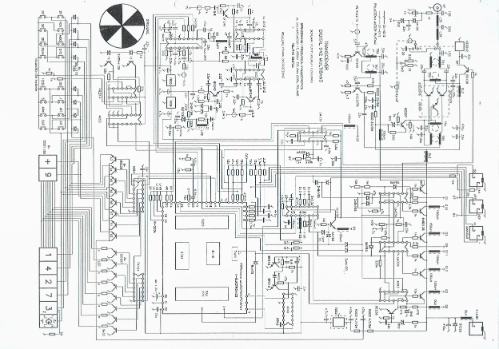

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 86
  • Semiconductors
  • Main principle
  • Transceiver; ZF/IF 41000/9000/465 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC: 13,8 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Digital Multiband 942 - V-Electronics; Zielona Góra
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 200 x 80 x 255 mm / 7.9 x 3.1 x 10 inch
  • Notes

  • Das Gerät "DIGITAL 942" ist ein QRP Multiband Transceiver, der etwa Mitte der 1990er Jahre in Polen von der Firma V-Electronics hergestellt und auch in Deutschland verkauft wurde. Er ist für die Betriebsarten CW, SSB, AM und FM geeignet. Empfänger und Sender lassen sich von 20 kHz bis 30 MHz abstimmen. Außerdem lässt sich mit diesem Gerät im Bereich von 50 bis 60 MHz (6 m- Band) und im Bereich von 140 bis 150 MHz (2 m- Band) bedingt arbeiten, da hier die HF- Ausgangsleistung des Senders nur etwa 1 mW beträgt.

    Der Aufbau des Gerätes ist sehr aufwändig gestaltet. Der PLL gesteuerte Empfänger ist ein Dreifachsuper mit den Zwischenfrequenzen von 41,0 MHz, 9,0 MHz und 465 kHz. Auf den Zwischenfrequenz werden 2 Quarzfilter und ein Piezofilter eingesetzt. Es wurden 32 ICs, 86 Transistoren, 58 Dioden u. a. eingesetzt.

    Die Typenbezeichnung 941 ist auf der Front zu lesen, jedoch ist ein Modell 942 eingebaut. Die Ursache dafür konnte noch nicht geklärt werden. Vielleicht kann hier jemand helfen.

  • Net weight (2.2 lb = 1 kg)
  • 2.565 kg / 5 lb 10.4 oz (5.65 lb)
  • Author
  • Model page created by Andreas Schultz. See "Data change" for further contributors.
