• Country
• Belgium

• Manufacturer / Brand
• Velleman, SA; Legen Heirweg Gavere Belgique

• Year
• 1995

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 214723

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / 9-12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Oscilloscope PC à mémoire numérique K7103 - Velleman, SA; Legen Heirweg

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 200 x 65 x 160 mm / 7.9 x 2.6 x 6.3 inch

• Notes

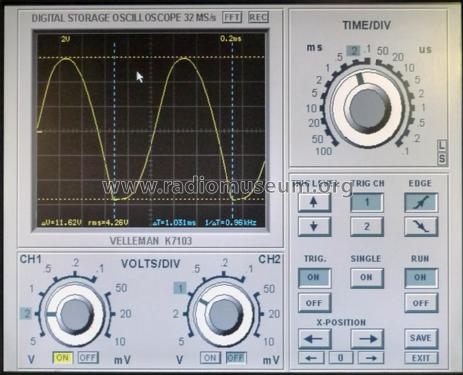

• Le K7103 est un oscilloscope numérique utilisant un ordinateur PC pour la lecture et le maniement. Toutes les fonctions standard d'un oscilloscope sont présentés dans le programme (DOS) fourni. Le maniement est similaire à celui d'un oscilloscope, à la différence près que la plupart des commandes s'effectuent à l'aide d'une souris. Le raccordement s'effectue via le port parallèle de l'ordinateur. L'oscilloscope est munis d'un canal avec une fréquence d'échantillonnage de 32MHz (deuxième canal en option : K7104). Chaque forme d'onde à l'écran peut être sauvegardée en format TIFF pour être utilisée ultérieurement dans des documents ou pour être comparé à d'autres formes d'ondes.

• Price in first year of sale
• 173.00 €

• Mentioned in
• - - Manufacturers Literature

• Literature/Schematics (1)
• - - Manufacturers Literature

• Author
• Model page created by Jean Marchal. See "Data change" for further contributors.

• Other Models

• Here you find 8 models, 8 with images and 4 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
