• Year
  • 1968 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 109124
    • Brand: VTTV

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 460 kHz
  • Wave bands
  • Broadcast and Short Wave (SW).
  • Power type and voltage
  • Storage and/or dry batteries / 2 × 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 0.6 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

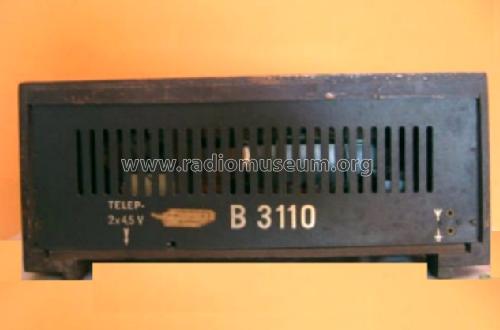

  • Model: Fecske B3110 - Videoton; Székesfehérvár
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 400 x 195 x 165 mm / 15.7 x 7.7 x 6.5 inch
  • Notes
  • AF136T, 2× AF137T, 2× AC125, 2× AC128. Batterien 2× 4.5V und ext. Netzgerät 9V.
  • Net weight (2.2 lb = 1 kg)
  • 2.9 kg / 6 lb 6.2 oz (6.388 lb)
