• Land
• Frankreich / France

• Hersteller / Marke
• VOC, VOC-Centrad; Annecy

• Jahr
• 1971 ?

• Kategorie
• Service- oder Labor-Ausrüstung

• Radiomuseum.org ID
• 357873

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 8

• Halbleiter

• Wellenbereiche
• - ohne

• Betriebsart / Volt
• Wechselstromspeisung / 110; 220 Volt

• Lautsprecher
• - Für Kopfhörer oder NF-Verstärker

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: Mini'Voc - VOC, VOC-Centrad; Annecy

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Abmessungen (BHT)
• 190 x 95 x 100 mm / 7.5 x 3.7 x 3.9 inch

• Bemerkung

• CARACTÉRISTIQUES

  •  Gammes de fréquences : de 10 Hz à  100 kHz variable  en 4  gammes
  •  Forme du signal: sinusoïdal et rectangulaire commutable.
  •  Précision de fréquence :± 2%+1Hz
  •  Tension de sortie: de 0 à 6V crête à crête réglable (charge 600Ω) par le potentiomètre «amplitude».
  •  Impédance de sortie: 600 Ω ± 100 Ω.
  •  Distorsion: <0,3% de 200 Hz à 100 kHz <0,8% de 10Hz à 100 kHz.
  •  Temps de montée du signal rectangulaire: 0,2µS
  •  Alimentation 110 ou 220 F: 50-60 Hertz.
  •  Consommation secteur: 3 VA.

• Originalpreis
• 463.00 F

• Literaturnachweis

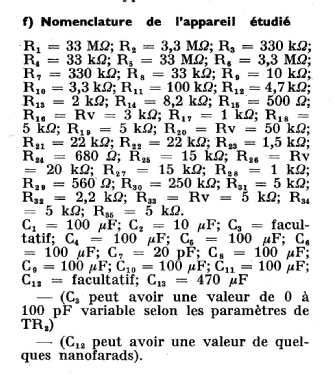

• Radio Plans (électronique loisirs, Applications) (N° 278 de janvier 1971)

• Autor
• Modellseite von Jean-Pierre Ambroise angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
