• Country
• Switzerland

• Manufacturer / Brand
• Walser, Conrad; Zürich

• Year
• 1931/1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 335437

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 13

• Valves / Tubes
• 51 51 24 51 51 27 27 27 45 45 24 27 80

• Main principle
• Superhet with RF-stage; ZF/IF 175 kHz; 2 AF stage(s)

• Tuned circuits
• 10 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Details
• Record Player (perh.Changer)

• Power type and voltage
• Alternating Current supply (AC)

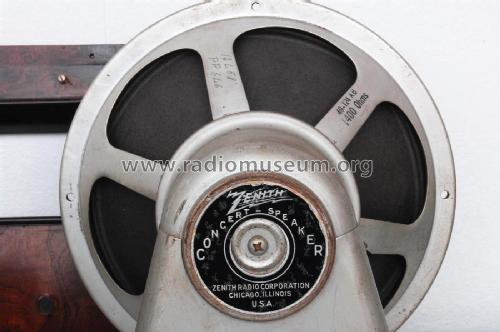

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Zenith 103 [lowboy] - Walser, Conrad; Zürich

• Shape
• Console, Lowboy (legs < 50 %).

• Dimensions (WHD)
• 700 x 1130 x 430 mm / 27.6 x 44.5 x 16.9 inch

• Notes

• Dieses vermutlich durch den General-Agenten Conrad Walser importierte Modell nennt sich in den USA auch Modell 103. Die Anzahl muss wegen des hohen Preises so gering gewesen sein, dass Thali keine Schaltplankopie anfertigte. Wir vermuten, dass Radio Elektrizität AG ein Wiederverkäufer war - siehe Prospektbild.

  In den USA gab es das Modell mit kurzen Beinen, also "Lowboy" (wie hier) und mit langen als "Longboy". Beim US-Original-Modell finden sich auch die weiteren Schaltungen, da es je nach Ausführungszeit drei wenig abweichende Varianten gab.

• Price in first year of sale
• 1,800.00 SFr.

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Ernst Erb. See "Data change" for further contributors.
