Receiver-Transmitter RT-122A/APW-11

Webster Co., The, Webster-Chicago, Webcor; Chicago (IL)

  • Year
  • 1950 ??
  • Category
  • Military Transceiver (TRX)
  • Radiomuseum.org ID
  • 230455
    • Brand: Webcor

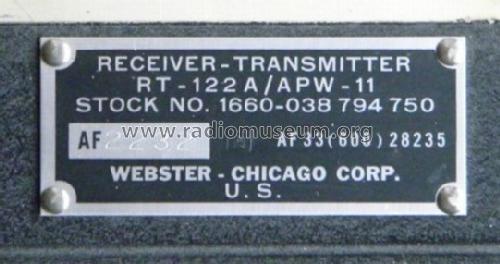

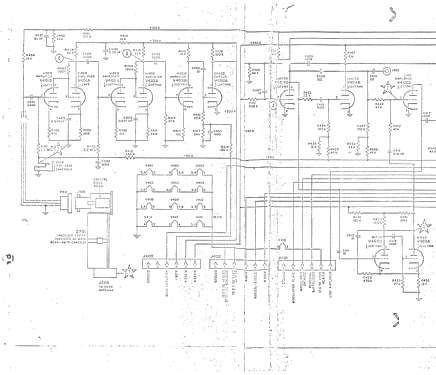

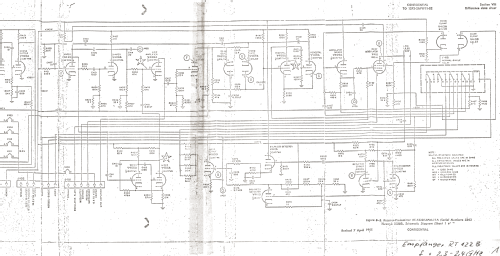

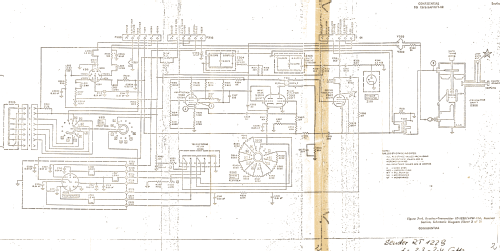

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 16
  • Main principle
  • Transceiver
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Powered by external power supply or a main unit.
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Receiver-Transmitter RT-122A/APW-11 - Webster Co., The, Webster-
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 135 x 145 x 340 mm / 5.3 x 5.7 x 13.4 inch
  • Notes
  • Airborne Control Beacon (Remote Control and Telemetry), IFF

    2680 - 2950 MHz

  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Author
  • Model page created by Siegfried Droese. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Receiver-Transmitter is part of the collections of the following members.

 Forum

Forum contributions about this model: Webster Co., The,: Receiver-Transmitter RT-122A/APW-11

Threads: 1 | Posts: 1

Bei dem Gerät handelt es sich um eine frühe und vereinfachte Form der als 'Freund-Feind-Kenngerät (IFF)' bezeichneten militärischen Sende-Empfänger.

Empfangsbereich: 2680 MHz - 2920 MHz
Empfängercode: 6,1 ... 21,35 µs in 6 Einstellungen

Sendebereich: 2700 MHz - 2950 MHz d.h. der Sende-Empfangs-Abstand beträgt 20 MHz
Sendercode: 12,2 .... 287,5 µs in 10 Einstellungen
Sendeleistung: 137 W

Es sind 3 Betriebsarten möglich

1) Beacon mode --> Empfängercode in Stellung 'S', es wird 1 Impuls gesendet mit der Dauer von 0,8 µs

2) Freund-Feind-Erkennung --> Empfängercode in Stellung 'O', es werden 2 Impulse gesendet im Abstand von 15,25 µs

3) Kommando-Übermittlung --> es werden 3 Impulse empfangen, Abstand der ersten beiden 6,1 .... 21,35 µs (6 Stellungen), der 3. Impuls folgt mit konstantem Abstand von 15,25 µs

Leider waren die Unterlagen bis in die 60er Jahre noch als GEHEIM eingestuft, sodaß mir keine weiteren Informationen vorliegen. Die Verwendung wird bei der Englischsprachigen Suche widersprüchlich beschrieben und ist somit nicht eindeutig.

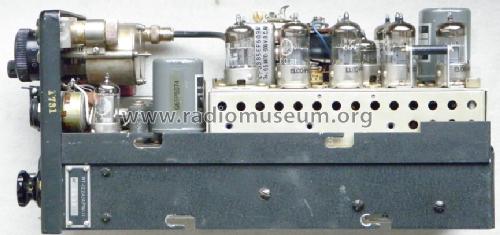

Die Bilder des Sender-Topfkreises mit der Röhre 2C40A zeigen ein Schnittmodell aus einer Technischen Schule.
