• Country
• Germany

• Manufacturer / Brand
• Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)

• Year
• 1952

• Category
• Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)

• Radiomuseum.org ID
• 138277

• • alternative name: VEB Werk für Fernsehelektronik

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 21

• Valves / Tubes
• HF2146

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Line (AC, UC or DC not known)

• Loudspeaker
• Permanent or electro-dynamic (moving coil), system not known yet.

• Material
• Wooden case

• from Radiomuseum.org

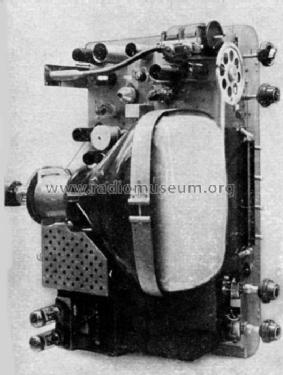

• Model: HF E5 - Werk für Fernmeldewesen OSW,

• Shape
• Tablemodel, low profile (big size).

• Notes
• • Prototyp eines TV-Empfängers zur Leipziger Herbstmesse 1952 in drei verschiedenen Gehäuseformen
  • Einsatz der neu entwickelten Rechteck-Bildröhre HF2146 (12 Zoll)
  • Empfangbar sind
    • 4 TV-Kanäle
    • AM/FM-Rundfunk
  • Bildschirm 18x24 cm²
  • Fokussierung statisch
  • Ablenkung magnetisch.

• Mentioned in
• Deutsche Funk-Technik (Deutsche Funktechnik) [DDR] (1952, Heft 4)

• Literature/Schematics (1)
• Funk-Technik (FT) (1952, Heft 19)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
