Stromversorgungsgerät SV59/52-4

Stromversorgungsgerät SV59/52-4; Werk für (ID = 1238650) Power-S

Stromversorgungsgerät SV59/52-4; Werk für (ID = 1089845) Power-S
Stromversorgungsgerät SV59/52-4; Werk für (ID = 2383301) Power-S Stromversorgungsgerät SV59/52-4; Werk für (ID = 2383302) Power-S
Stromversorgungsgerät SV59/52-4; Werk für (ID = 2383303) Power-S Stromversorgungsgerät SV59/52-4; Werk für (ID = 1970855) Power-S
Stromversorgungsgerät SV59/52-4; Werk für (ID = 1090424) Power-S Stromversorgungsgerät SV59/52-4; Werk für (ID = 1090428) Power-S
Stromversorgungsgerät SV59/52-4; Werk für (ID = 1090430) Power-S Stromversorgungsgerät SV59/52-4; Werk für (ID = 1089883) Power-S
Stromversorgungsgerät SV59/52-4; Werk für (ID = 1089884) Power-S Stromversorgungsgerät SV59/52-4; Werk für (ID = 1089885) Power-S
Use red slider bar for more.
Stromversorgungsgerät SV59/52-4; Werk für (ID = 2383301) Power-S
Werk für: Stromversorgungsgerät SV59/52-4 [Power-S] ID = 2383301 1400x1590
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stromversorgungsgerät SV59/52-4, Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)

Country:  Germany
Manufacturer / Brand:  Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
alternative name

VEB Werk für Fernsehelektronik
Year: 1962 ? Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) SY205 SY205 SY205 SY205 GA104
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Stromversorgungsgerät SV59/52-4 - Werk für Fernmeldewesen OSW,
Material Metal case
Dimensions (WHD) 200 x 200 x 200 mm / 7.9 x 7.9 x 7.9 inch
Notes

Ist bis auf Veränderungen am Gehäuse baugleich mit dem Modell SV59/52-3.

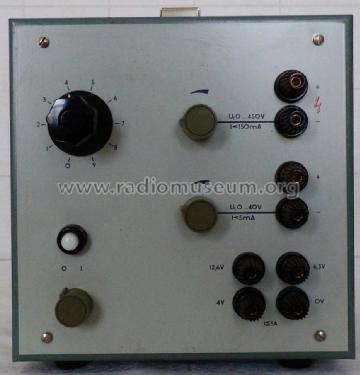

Bereitstellung von Heizspannungen 4,  6,3, 12,6 Volt, Anodenspannung 0...400 Volt in 9 Stufen kontinuierlich regelbar, Gitterspannung 0...40 Volt regelbar. Für Experimente im Unterrichtsbereich. 4x Si-Dioden zur Gleichrichtung der Anodenspannung, Ge-Diode für Gitterspannung.

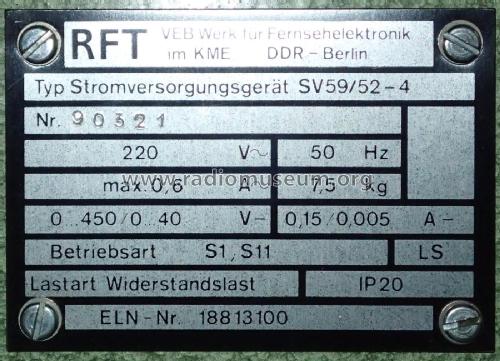

Bei einigen Geräten Fehler im Aufdruck für U2L: Statt <5 mA nur <1 mA aufgedruckt. Typenschild gibt 5 mA an.






Net weight (2.2 lb = 1 kg) 7.8 kg / 17 lb 2.9 oz (17.181 lb)

Model page created by Manfred Rauschen. See "Data change" for further contributors.
