• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Anno
• 1946/1947

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 66215

• • alternative name: Westinghouse El. Int.

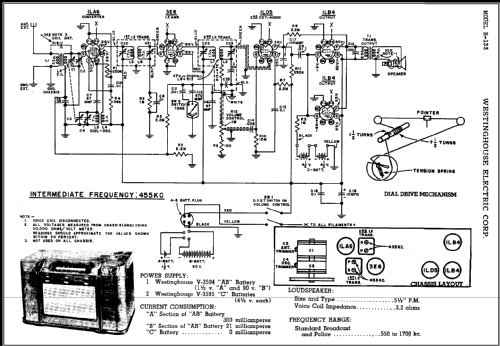

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 4

• Valvole
• 1LA6 3E6 1LD5 1LB4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie (di accumulatori e/o a secco) / 1.5 & 9 & 90 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5.5 inch = 14 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: H-133 - Westinghouse El. & Mfg. Co. -

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 17.5 x 10.25 x 9 inch / 445 x 260 x 229 mm

• Annotazioni
• The Westinghouse model H-133 is an Battery Operated Superheterodyne Receiver. Tuning 550 to 1700 kc.

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 16 = ca. 1948 and before

• Bibliografia
• Collector's Guide to Antique Radios 4. Edition

• Letteratura / Schemi (1)

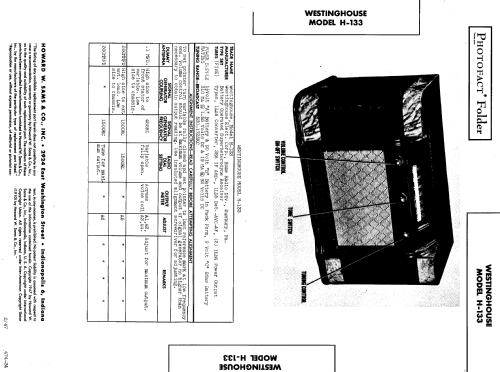

• Photofact Folder, Howard W. SAMS (Date: Feb 1947, Set 14, Folder 474-34)

• Letteratura / Schemi (2)
• Radio Retailing (Radio & Television R.) (June 1947 page 50.)
