• Year
  • 1955 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 82218
    • alternative name: Westinghouse El. Int.

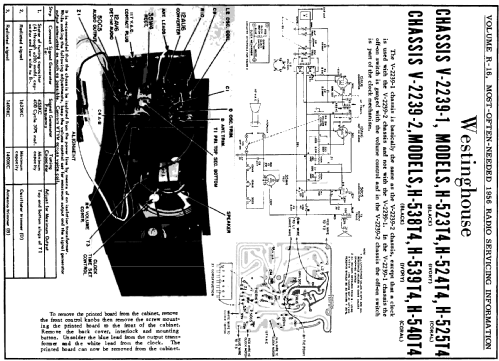

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)
  • Tuned circuits
  • 4 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • AC/DC-set / 117V = 105 -120 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4 inch = 10.2 cm
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: H-524T4 Ch=V-2239-1 - Westinghouse El. & Mfg. Co. -
  • Shape
  • Book-shelf unit.
  • Notes
  • Westinghouse model H-524T4 is an AC-DC operated AM superheterodyne receiver. Color=Ivory

  • Circuit diagram reference
  • Beitman Radio Diagrams Vol. 16, 1956
  • Author
  • Model page created by Egon Penker. See "Data change" for further contributors.
