• País
• Estados Unidos

• Fabricante / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Año
• 1960 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 85995

• • alternative name: Westinghouse El. Int.

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12BE6 12BA6 12AV6 50C5 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 105-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm

• Potencia de salida
• 0.9 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: H-749T5 Ch= V-2395-2 - Westinghouse El. & Mfg. Co. -

• Forma
• Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).

• Anotaciones

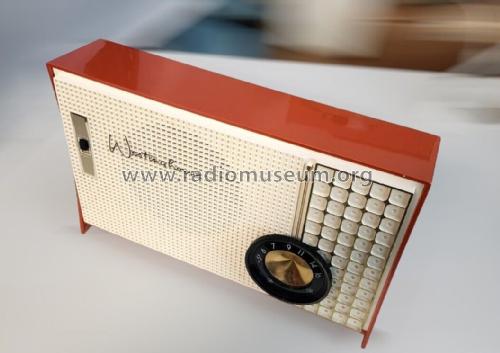

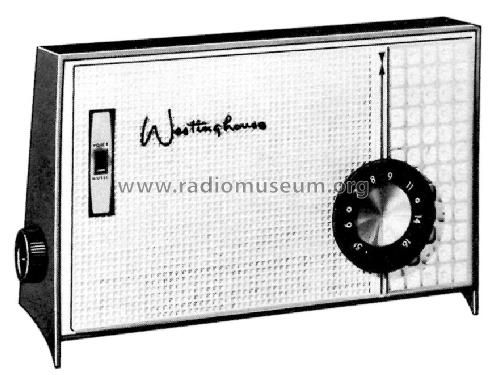

• The Westinghouse model H-749T5 is a 5 tube AM radio. AM Tuning Range: 540 to 1600 kHz. Has Qty(1) PM 5" speaker. Cabinet color is Vermilion/White. Westinghouse models H-748T5 and H-750T5 use the same chassis and schematic, the difference being the cabinet color.

• Referencia esquema
• Beitman Radio Diagrams Vol. 21, 1961

• Documentación / Esquemas (1)
• - - Manufacturers Literature (Westinghouse Datasheet RA5003)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
