• Land
• USA

• Hersteller / Marke
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Jahr
• 1962 ?

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 160332

• • anderer Name: Westinghouse El. Int.

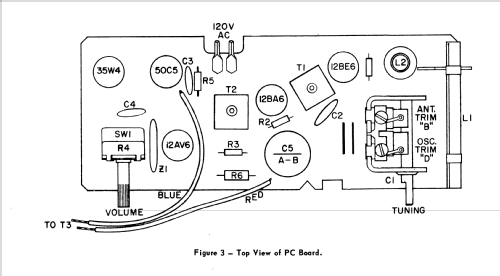

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 12BE6 12BA6 12AV6 50C5 35W4

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Allstromgerät / Either AC: 50 to 60 cycles, 105 to 125V or DC: 105 to 125 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Belastbarkeit / Leistung
• 0.9 W (1.5 W max./spitze)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: H-845T5 Ch= V-2424-3 - Westinghouse El. & Mfg. Co. -

• Form
• Tischmodell, Zusatz nicht bekannt - allgemein.

• Abmessungen (BHT)
• 10.75 x 6.75 x 5 inch / 273 x 171 x 127 mm

• Bemerkung

• The Westinghouse H-845T5 is an AC/DC operated 5 tube BC band receiver.  The BC band frequency tuning range is 540 to 1600kHz.  Has internal ferrite-core antenna.

  The following family of models use the same V-2424 family of chassis:

  Model	Chassis	Clock Radio	Cabinet Colors
  H-830T5	V-2424-1	No	Charcoal/Charcoal
  H-831T5	V-2424-1	No	Charcoal/Charcoal
  H-832T5	V-2424-1	No	Charcoal/Charcoal
  H-835L5	V-2424-2	Yes	Oxford/White
  H-837L5	V-2424-2	Yes	Oxford/White
  H-838L5	V-2424-2	Yes	Oxford/White
  H-844T5	V-2424-3	No	White/Beige
  H-845T5	V-2424-3	No	Charcoal/White

  This radio has a unique polypropylene case that is fastened with tabs and can be opened with a thin coin.  See photo for instructions.

• Literaturnachweis
• -- Original prospect or advert (Westinghouse Catalogue ~1960)

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 659, Folder 12, Date 10-63)

• Literatur/Schema (2)
• - - Manufacturers Literature (Westinghouse Service Manual RA5064 Dated 10-62)
