H-869K24A(S) Ch= V-2318-15

Westinghouse El. & Mfg. Co. - see also Canadian W.

Daten

Forum

Bilder

Sammlungen

Land
USA

Hersteller / Marke
Westinghouse El. & Mfg. Co. - see also Canadian W.

Jahr
1955 ?

Kategorie
Fernseh-Empfänger/Monitor

Radiomuseum.org ID
330540

- anderer Name: Westinghouse El. Int.

Bilder
Schaltpläne

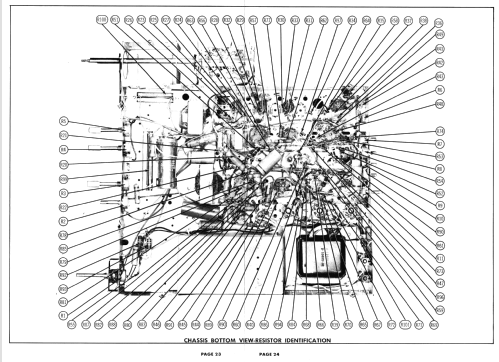

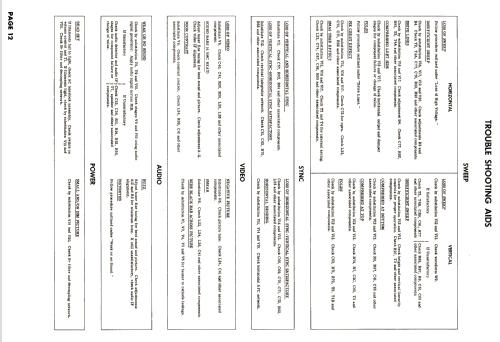

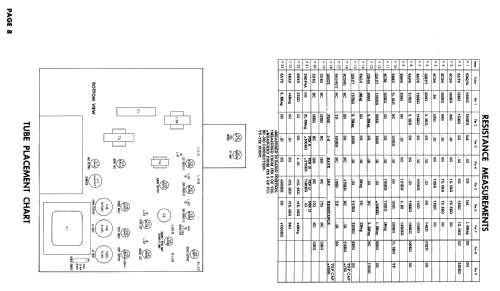

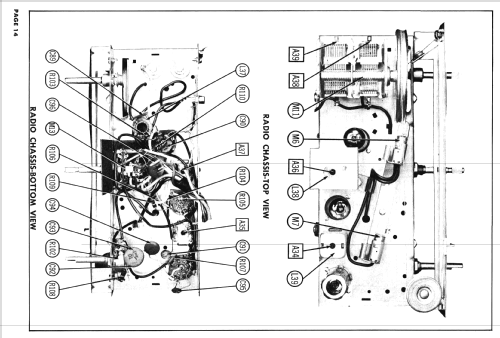

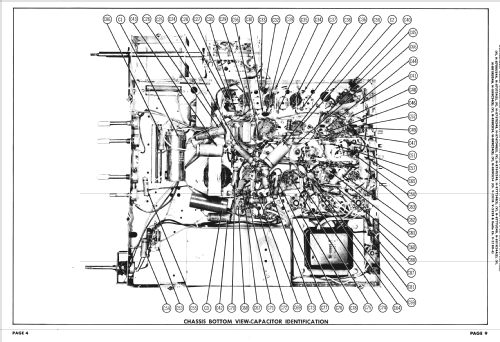

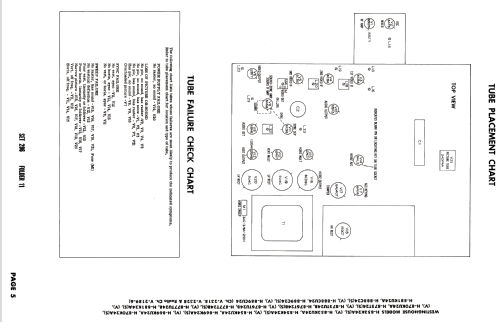

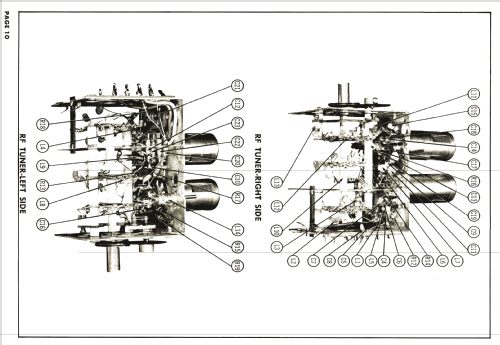

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663457) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663458) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663459) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663460) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663461) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663462) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663463) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663464) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663465) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663466) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663467) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663468) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663469) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663470) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663471) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663472) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663473) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663474) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663475) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663476) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663477) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

H-869K24ACh= V-2318-15; Westinghouse El. & (ID = 2663478) Fernseh-E — Westinghouse El. & H-869K24ACh= V-2318-15 (3)

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

Technische Daten

Anzahl Röhren
24

Röhren
6BQ7A 6AT8 6CB6 6CB6 6CB6 12BY7 6AU6 6AN8 6BN6 6BK5 6CS6 12AU7 12B4A 6AL5 12AU7 6CD6G 6AU4GT 1B3GT 5U4G 5U4G 24DP4A 6BE6 6BA6 6AV6

Hauptprinzip
Super mit HF-Vorstufe

Wellenbereiche
Wellen in den Bemerkungen.

Betriebsart / Volt
Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt

Lautsprecher
2 Lautsprecher

Material
Gerät mit Holzgehäuse

von Radiomuseum.org
Modell: H-869K24ACh= V-2318-15 - Westinghouse El. & Mfg. Co. -

Form
Tischmodell, Zusatz nicht bekannt - allgemein.

Bemerkung
Westinghouse model H-869K24A(S) is a 24” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis V-2318-15, VHF tuner V-14170-2 and picture tube 24DP4A.

Literatur/Schema (1)

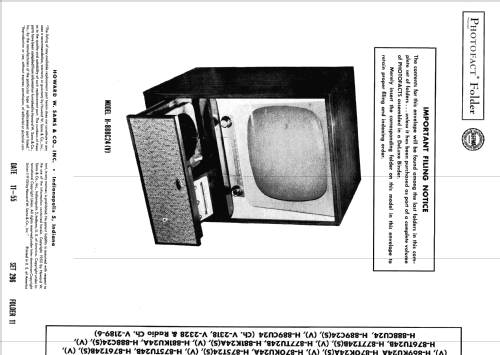

Photofact Folder, Howard W. SAMS (Set 296 Folder 11 dated 11-55)

Autor
Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
