Stratovision H-765T17 Ch= V-2240-1

• País
• Estados Unidos

• Fabricante / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Año
• 1953

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 133536

• • alternative name: Westinghouse El. Int.

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 18

• Válvulas
• 6BZ7 or 6BQ7A 6X8 6CB6 6CB6 6CB6 6BK5 6BN6 6BK5 12AU7 6AU6 12BH7 6AL5 12AU7 6BQ6GT 6AS4GT or 6AX4GT 1B3GT 5U4G 17VP4 or 17LP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5.25 inch = 13.3 cm

• Potencia de salida
• 2.8 W (unknown quality)

• Material
• Bakelita

• de Radiomuseum.org
• Modelo: Stratovision H-765T17 Ch= V-2240-1 - Westinghouse El. & Mfg. Co. -

• Forma
• Sobremesa alto de forma simple.

• Ancho, altura, profundidad
• 20 x 21 x 16 inch / 508 x 533 x 406 mm

• Anotaciones

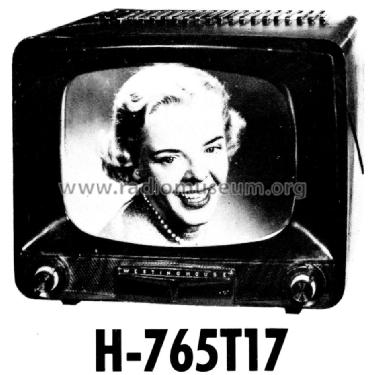

• The Westinghouse Stratovision H-765T17 is a 17" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis V-2240-1 and picture tube 17VP4 or 17LP4. Power consumption is 225 watts.

• Procedencia de los datos
• -- Collector info (Sammler)

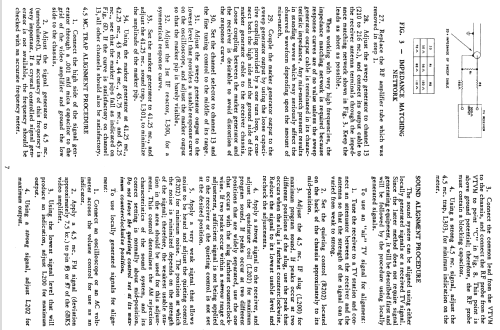

• Documentación / Esquemas (1)
• - - Manufacturers Literature (Westinghouse Datasheet RM3366)

• Autor
• Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 3155 modelos, 1761 con imágenes y 2671 con esquemas.
