V-2324 Ch= V-2324
Westinghouse El. & Mfg. Co. - see also Canadian W.
- Pays
- Etats-Unis
- Fabricant / Marque
- Westinghouse El. & Mfg. Co. - see also Canadian W.
- Année
- 1954
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 221249
-
- alternative name: Westinghouse El. Int.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 22
- Lampes / Tubes
- 6BZ7 or 6BQ7A 6U8 6CB6 6CB6 6CB6 12BY7 6AU6 6BN6 6BK5 12AT7 6AN8 12AU7 12B4 6AU6 6AL5 12AU7 6CD6G 6AU4GT 1B3GT 5U4G 5U4G 24DP4 or 24DP4A
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 105-120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Puissance de sortie
- 1.5 W (qualité inconnue)
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: V-2324 Ch= V-2324 - Westinghouse El. & Mfg. Co. -
- Forme
- Chassis (pour intégration dans meuble)
- Remarques
- The Westinghouse V-2324 is a chassis used in various Westinghouse 24" b/w TV's with US standard VHF tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with picture tube 24DP4 or 24DP4A.
- Schémathèque (1)

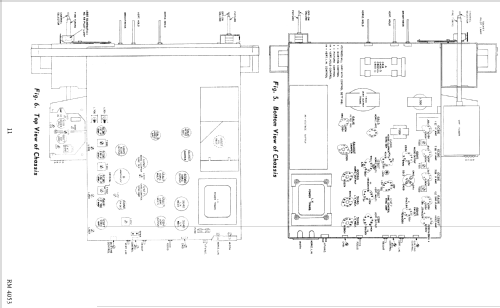

- - - Manufacturers Literature (Westinghouse Datasheet RM4053)
- Auteur
- Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
