• Pays
• Etats-Unis

• Fabricant / Marque
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Année
• 1930

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 66525

• • alternative name: Westinghouse El. Int.

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• 24 24 24 24 45 45 80

• Principe général
• Récepteur TRF - sans réaction (pas régénératif); Tube à grille écran 1926-1935.

• Circuits accordés
• 4 Circuits MA (AM)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105-125 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org

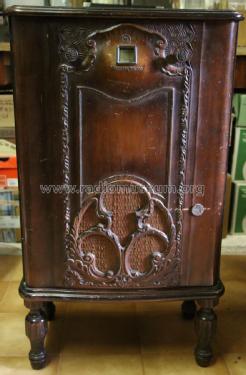

• Modèle: WR4 - Westinghouse El. & Mfg. Co. -

• Forme
• Console avec pieds bas < 50% de la hauteur

• Dimensions (LHP)
• 20.5 x 35 x 13 inch / 521 x 889 x 330 mm

• Remarques

• Same as RCA Radiola 48.

• Source extérieure
• Ernst Erb

• Source
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Source du schéma
• Rider's Perpetual, Volume 1 = 1931/1934 (for 1919-1931)
