• Pays
• Etats-Unis

• Fabricant / Marque
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Année
• 1930

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 66574

• • alternative name: Westinghouse El. Int.

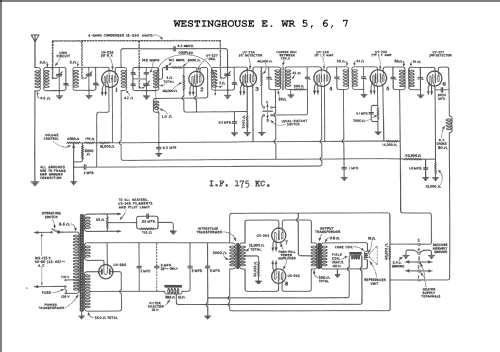

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 9

• Lampes / Tubes
• 224 227 224 224 224 227 245 245 280

• Principe général
• Super hétérodyne (en général); FI/IF 175 kHz

• Circuits accordés
• 10 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Particularités
• Tourne disque / changeur (châssis)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 120 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: WR7 - Westinghouse El. & Mfg. Co. -

• Forme
• Console avec pieds bas < 50% de la hauteur

• Dimensions (LHP)
• 27.5 x 45 x 18 inch / 699 x 1143 x 457 mm

• Remarques

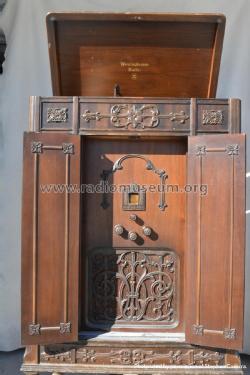

• 4 legged lowboy with stretcher base.
  One dial (primary tuning control knob); push-pull af output.

  Cabinet:
  Early American design in butt walnut and heartwood, with walnut finish overlays and
  walnut satin finish.

  Also available with remote control.

• Prix de mise sur le marché
• 275.00 $

• Source extérieure
• Ernst Erb

• Source
• Radio Collector`s Guide 1921-1932

• Source du schéma
• Rider's Perpetual, Volume 1 = 1931/1934 (for 1919-1931)

• Littérature
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schémathèque (1)
• Pre-War Consoles
