Thomsonsche Doppelbrücke

Thomsonsche Doppelbrücke ; Wolff, Otto; Berlin (ID = 2164705) Equipment Thomsonsche Doppelbrücke ; Wolff, Otto; Berlin (ID = 1294447) Equipment
Use red slider bar for more.
Thomsonsche Doppelbrücke ; Wolff, Otto; Berlin (ID = 2164705) Equipment

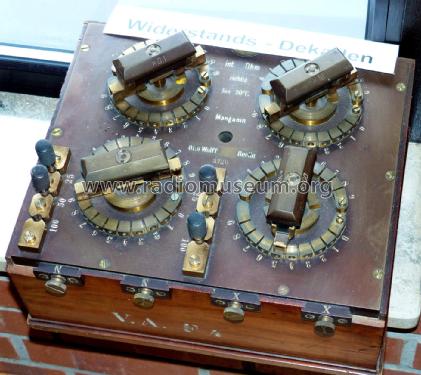

Wolff, Otto; Berlin: Thomsonsche Doppelbrücke [Equipment] ID = 2164705 1400x1246
Select picture or schematic to display from thumbnails on the right and click for download.
For model Thomsonsche Doppelbrücke, Wolff, Otto; Berlin:
Widerstandsdekade von x0,1 bis x100
Gerät steht in einem Museum.

Country:  Germany
Manufacturer / Brand:  Wolff, Otto; Berlin
Year: 1899 ? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Thomsonsche Doppelbrücke - Wolff, Otto; Berlin
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 360 x 190 x 310 mm / 14.2 x 7.5 x 12.2 inch
Notes

Thomsonsche Doppelbrücke (80 Widerstände)

Originaltext aus dem Katalog von 1910:

Dieser Apparat dient zur Messung kleiner Widerstandswerte mit Hilfe von Normalwiderständen von kleinem Betrage, unter Ausschluss der Verbindungs- und Übergangswiderstände. Die Messung geschieht durch Änderung des Verhältnisses der Brückenzweige und zwar ganz gleichwertig in der Verzweigung und in der Überbrückung. Die Größe des gesuchten Widerstandes kann sofort aus der Stellung der Kurbeln abgelesen werden, wenn man auf der Seite des Normals einen dekadischen Wert z. B. 100 Ohm eingeschaltet hat, da ja die Normalwiderstände ebenfalls dekadische Werte sind. Der Vorzug dieser von der Reichsanstalt angegebenen Meßmethode gegenüber anderen Konstruktionen, die dem gleichen Zwecke dienen, besteht darin, dass man an Stelle des ausgespannten Drahtes als Vergleichswiderstand hier sehr genau messbare Normalwiderstände verwendet, die außerdem noch für andere Zwecke, Strommessungen und dergl. zu benutzen und daher in den meisten Laboratorien schon vorhanden sind. Der Apparat eignet sich auch sehr gut zur schnellen und genauen Bestimmung von spezifischem Widerstand und Temperaturkoeffizienten von Leitungs- und Widerstandsmaterialien. Ich bemerke noch, dass der Apparat jetzt mit je 10 x 100 Ohm ausgeführt wird. Man hat dadurch den Vorteil, dass man auch noch Widerstände messen kann, die etwas grösser als das Zehnfache des Normals sind. Selbstverständlich kann man auch diese Thomsonsche Brücke mit Hülfe von Normalwiderständen höheren Betrages als Wheatstonesche Brücke benutzen.

Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Mentioned in -- Original-techn. papers.

Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
