DongFeng 东风 719

Wuhan No.2 武汉无线电二厂 Wuhan No.2 Radio Factory; Wuhan City (Hubei, SC)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1972 ??
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 181445

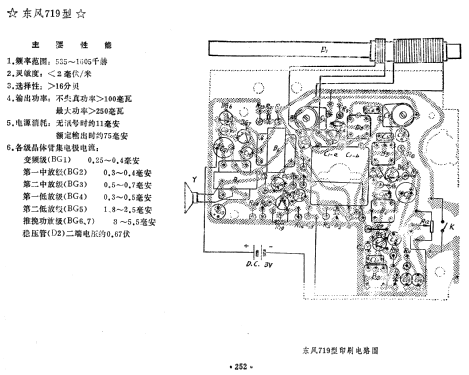

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 7
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 465 kHz; 3 NF-Stufe(n)
  • Anzahl Kreise
  • 5 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Trockenbatterien / 3 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch)
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: DongFeng 东风 719 - Wuhan No.2 武汉无线电二厂
  • Form
  • Kleines Reisegerät oder «Taschengerät» < 20 cm.
  • Abmessungen (BHT)
  • 183 x 108 x 48 mm / 7.2 x 4.3 x 1.9 inch
  • Bemerkung
  • The radio model DongFeng 东风 719 (East Wind) receives broadcast 535 - 1605 kc. Sensitivity 灵敏度: < 2 mV/m. Selectivity 选择性: > 16 dB S/N. Set audio output 额定功率: 100 mW (250 mW). Electric power consumption 电源消耗 at zero signal 零信号: 11 mA, at max. it is 75 mA. The IF frequency is most probably 465 kc. Loudspeaker 8 ohm. 2 diodes - probably only 1 diode and one diode is a transistor 3DG.
  • Autor
  • Modellseite von Ernst Erb angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
