- Country
- Poland
- Manufacturer / Brand
- Unitra DIORA - Radiowerk Dzierzoniow,
- Year
- 1974
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 181026
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 6
- Main principle
- Superheterodyne (common); ZF/IF 465/10700 kHz
- Tuned circuits
- 5 AM circuit(s) 7 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Power out
- 1.5 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

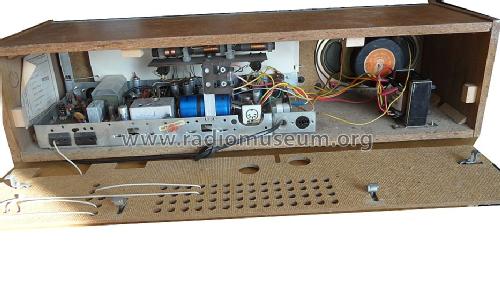

- Model: Junior - Unitra DIORA - Radiowerk
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 515 x 135 x 170 mm / 20.3 x 5.3 x 6.7 inch
- Notes
- Der Empfänger Junior entspricht elektrisch dem Amor, hat aber ein anderes Gehäuse. Als NF- Endstufe ist ein Schaltkreis UL1402 eingebaut. Das Gerät hat Anschlüsse für TA/ TB ud für einen Außenlautsprecher.
- Net weight (2.2 lb = 1 kg)
- 4 kg / 8 lb 13 oz (8.811 lb)
- Source of data
- -- Original-techn. papers.
- Literature/Schematics (1)
- Importgeräte- CD vom Funkverlag B. Hein.
- Author
- Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
- Other Models
-
Here you find 271 models, 225 with images and 137 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Unitra DIORA - Radiowerk Dzierzoniow,
Collections
The model Junior is part of the collections of the following members.
Museums
The model Junior can be seen in the following museums.
Forum contributions about this model: Unitra DIORA -: Junior
Threads: 1 | Posts: 1
Problem
Die Sendereinstellung funktionierte nicht mehr vollständig. Der Zeiger konnte das obere Drittel der Senderskala nicht erreichen.
Lösung
Es gab eine Blockade an der Spindel des Drehkos. Es handelt sich um 3 Mitnehmerscheiben aus Plastik, die die Anzahl der Umdrehungen begrenzen sollen. Eine davon war durch verharztes Fett festgebacken. Dadurch konnte man am Drehko nur 2/3 seines Bewegungsumfangs nutzen.
Es war leider kein Sicherungsring zu finden, so konnte der Mechanismus nicht zerlegt werden.
Mit Reinigungsalkohol und Wattestäbchen konnte das alte Fett beseitigt und alle 3 Scheiben wieder gängig gemacht werden. Der Zeiger konnte danach wieder die gesamte Skala überstreichen.
Erik Schanze, 26.Feb.22
