Sende-Empfänger SE-222

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 775990) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 775991) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 775992) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 775993) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 775994) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 202786) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 205176) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 205177) Mil TRX

Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 205178) Mil TRX
Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 202940) Mil TRX Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 202942) Mil TRX
Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 202944) Mil TRX Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 207108) Mil TRX
Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 1182146) Mil TRX Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 1182147) Mil TRX
Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 1182148) Mil TRX Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 1281574) Mil TRX
Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 1281575) Mil TRX Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 1281577) Mil TRX
Use red slider bar for more.
Sende-Empfänger SE-222; Zellweger AG; Uster (ID = 202940) Mil TRX
Zellweger AG; Uster: Sende-Empfänger SE-222 [Mil TRX] ID = 202940 782x700

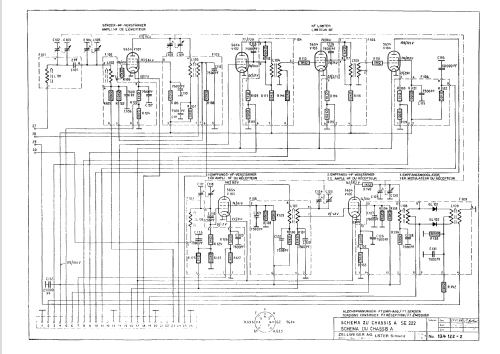

Select picture or schematic to display from thumbnails on the right and click for download.
For model Sende-Empfänger SE-222, Zellweger AG; Uster

Country:  Switzerland
Manufacturer / Brand:  Zellweger AG; Uster
Year: 1956–1963 Category: Military Transceiver (TRX)
Valves / Tubes 31: 5654 12AU7 6146
Main principle Transceiver
Wave bands Short Wave (SW only)
Details
Power type and voltage Powered by external power supply or a main unit. / 92 - 292 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Sende-Empfänger SE-222 - Zellweger AG; Uster
Material Metal case
Shape Boatanchor (heavy military or commercial set >20 kg).
Dimensions (WHD) 420 x 380 x 310 mm / 16.5 x 15 x 12.2 inch
Notes

Röhren mehrfach vorhanden. Frequenzbereich: 1,7 bis 3,5 MHz. Betriebsarten: F1, A3a und A1. Sendeleistung: F1 100 W, A3a 200 W und A1 100 W. Externes Netzgerät. Insgesamt 550 Stück wurden für die Schweizer Armee beschafft.

Net weight (2.2 lb = 1 kg) 26 kg / 57 lb 4.3 oz (57.269 lb)
Source of data -- Original-techn. papers.
Mentioned in R.J Ritter, Die Funkertruppe

Model page created by Alexander Küffer. See "Data change" for further contributors.



All listed radios etc. from Zellweger AG; Uster
Here you find 79 models, 58 with images and 24 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
