K1880R "The Sutherland" Ch= 19K20, 8H20Z, Cobra-Matic
Zenith Radio Corp.; Chicago, IL
- Pays
- Etats-Unis
- Fabricant / Marque
- Zenith Radio Corp.; Chicago, IL
- Année
- 1952 ?
- Catégorie
- Récepteur de télévision avec radio ev. Enregistreur
- Radiomuseum.org ID
- 358659
-
- alternative name: Chicago Radio Lab
Zenith Flyer 1952
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 19
- Lampes / Tubes
- 6BK7 6U8 6CB6 6CB6 6CB6 6U8 12AU7 12AX7 6BN6 6BK5 6BE6 6AH4GT 6AQ7GT 6SN7GT 6BQ6GT 6AX4GT 1B3GT 5U4G 17LP4
- Date de l'opposition
- La date du modèle contredit les dates des tubes [ 6U8 (1953)]
- Principe général
- Super hétérodyne et TRF (très rare)
- Gammes d'ondes
- Bandes en notes
- Particularités
- Tourne disque avec changeur
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60Hz, 117V=110-120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 10 inch = 25.4 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: K1880R "The Sutherland" Ch= 19K20, 8H20Z, Cobra-Matic - Zenith Radio Corp.; Chicago,
- Forme
- Console de forme générique
- Dimensions (LHP)
- 37.437 x 36.5 x 22.875 inch / 951 x 927 x 581 mm
- Remarques
-

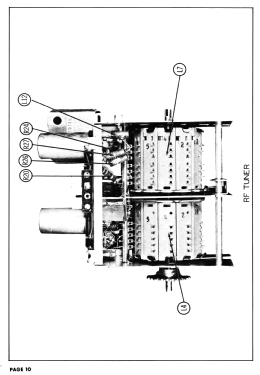

Zenith model K1880R "The Sutherland" is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 19K20, FM/AM radio chassis 8H20Z, VHF tuner S-18770, picture tube 17LP4 and the Cobra-Matic Record Player.
- Schémathèque (1)

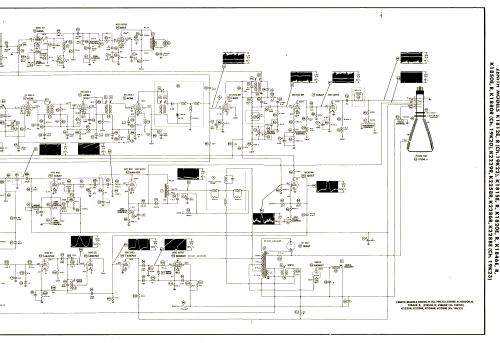

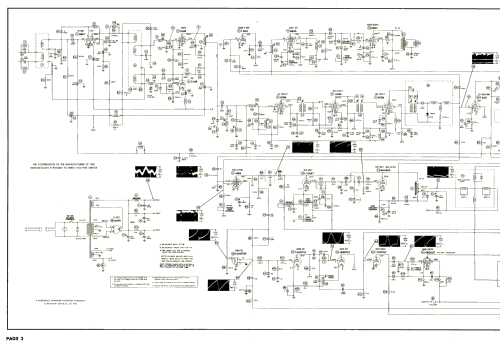

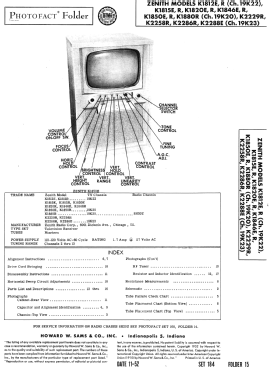

- Photofact Folder, Howard W. SAMS (Set 184, folder 15, dated 11-52)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
