• País
• Estados Unidos

• Fabricante / Marca
• Zenith Radio Corp.; Chicago, IL

• Año
• 1964 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 87318

• • alternative name: Chicago Radio Lab

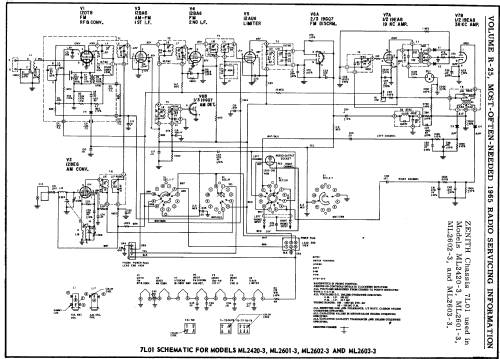

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 7

• Válvulas
• 12DT8 12BA6 12BA6 12BE6 12AU6 19GQ7 19EA8

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455/10700 kHz

• Gama de ondas
• OM y FM

• de Radiomuseum.org

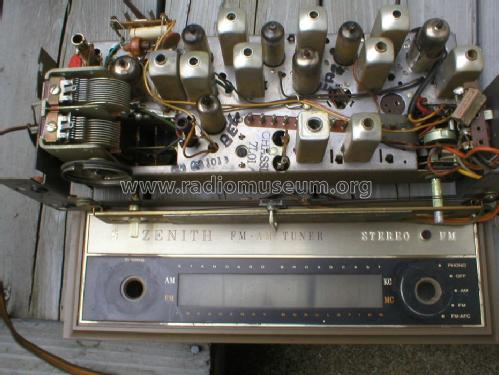

• Modelo: ML2602-3 Ch= 7L01 - Zenith Radio Corp.; Chicago,

• Anotaciones
• Chassis 7L01 used in Modells: ML2420-3, ML2601-3, ML2602-3 and ML2603-3. Chassis 7L01 is an AM/FM receiver with preamp. To the model belongs also a poweramp with power supply. Listed tubes refer only to the receiver.

• Referencia esquema
• Beitman Radio Diagrams Vol. 25, 1965

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4517 modelos, 4107 con imágenes y 3646 con esquemas.
