T2247R Ch= 17T22

Zenith Radio Corp.; Chicago, IL

Dati

Forum

Immagini

Collezioni

Paese
USA (Stati Uniti d'America)

Produttore / Marca
Zenith Radio Corp.; Chicago, IL

Anno
1954/1955

Categoria
Televisore (TV) / Monitor

Radiomuseum.org ID
296934

- alternative name: Chicago Radio Lab

Immagini
Schemi

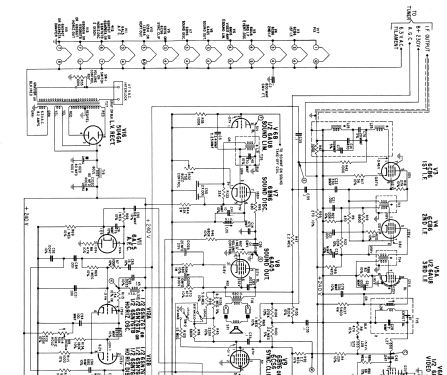

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200241) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200242) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200243) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200244) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200245) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200248) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200249) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200250) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200251) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200252) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200253) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200254) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200255) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200256) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200257) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200258) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200259) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200260) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

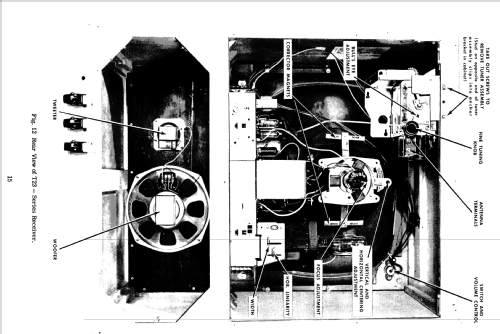

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200261) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200262) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200263) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200264) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200265) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

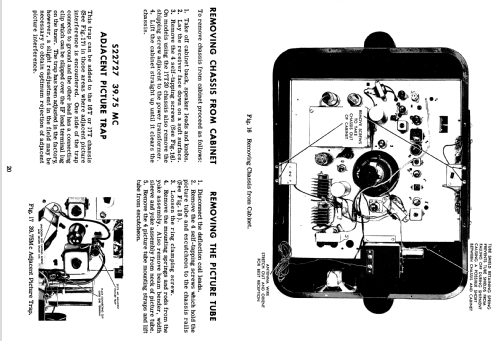

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200266) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200267) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200268) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200269) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200270) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200271) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2200272) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (3)

T2247R Ch= 17T22; Zenith Radio Corp.; (ID = 2237691) Televisore — Zenith Radio Corp.; T2247R Ch= 17T22 (2)

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

Specifiche tecniche

Numero di tubi
17

Valvole
6BK7A 6U8 6CB6 6CB6 6AU8 6AU8 6BN6 6AQ5 6BY6 or 6CS6 12B4 6AL5 6SN7GT or 6SN7GTA or 6SN7GTB 6BQ6GA or 6BQ6GT 6AX4GT 1B3GT 5U4GA 21ALP4 or 21ALP4A

Principio generale
Supereterodina con stadio RF

Gamme d'onda
VHF/UHF (ved. i dettagli nelle note)

Tensioni di funzionamento
Alimentazione a corrente alternata (CA) / 60 cycles, 110-120 Volt

Altoparlante
AP magnetodinamico (magnete permanente e bobina mobile)

Radiomuseum.org
Modello: T2247R Ch= 17T22 - Zenith Radio Corp.; Chicago,

Annotazioni
The ZENITH model T2247R is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13 equipped with VHF-tuner S-22778, chassis 17T22 and picture tube 21ALP4 or 21ALP4A.

Letteratura / Schemi (1)
Zenith Service Manual - 1955 Television Receivers TV-14A

Autore
Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
