Chicago Radio Lab | ||||
---|---|---|---|---|---|
Year: 1956/1957 | Category: Broadcast Receiver - or past WW2 Tuner | ||||
Valves / Tubes | 5: 1U4 1L6 1U4 1U5 3V4 50A1 |
Main principle | Superhet with RF-stage; ZF/IF 455 kHz |
---|---|
Wave bands | Broadcast plus more than 2 Short Wave bands. |
Details | |
Power type and voltage | Line / Batteries (any type) / 117 Volt |
Loudspeaker | Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) |
Power out | 10 W (unknown quality) |

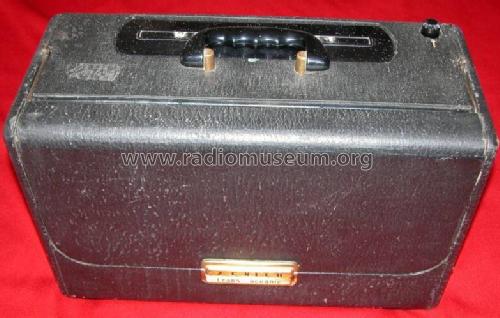

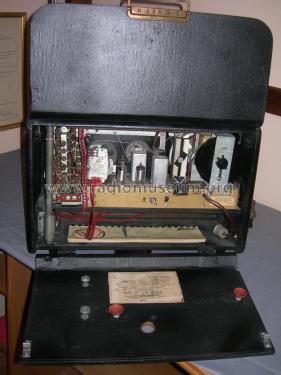

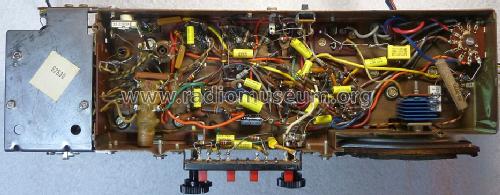

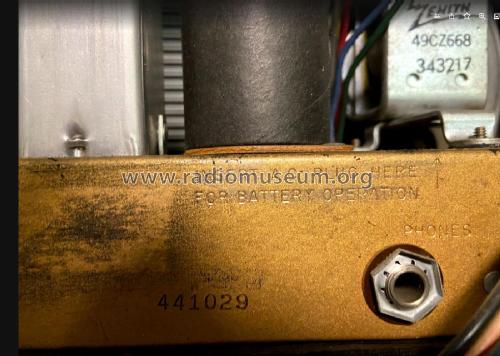

from Radiomuseum.org | Model: Trans-Oceanic Y600 Ch= 6T40Z [black] - Zenith Radio Corp.; Chicago, |
Material | Leather / canvas / plastic - over other material |
Shape | Portable set > 8 inch (also usable without mains) |
Dimensions (WHD) | 17 x 11 x 8 inch / 432 x 279 x 203 mm |
Notes | Bryant/Cones; BC/6xSW. See also the article here. Siehe auch den Artikel hier. Si veda anche l'articolo in questa pagina. |
Net weight (2.2 lb = 1 kg) | 7 kg / 15 lb 6.7 oz (15.419 lb) |
Price in first year of sale | 140.00 $ |
Mentioned in | Bryant / Cones: Zenith TransOceanic |
Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
All listed radios etc. from Zenith Radio Corp.; Chicago, IL
Here you find 4275 models, 3894 with images and 3389 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
Hits: 1774 Replies: 1
zenith: Dato interesante de calibración
|
|
Lucas Lopardo
19.Nov.12 |
1
Amigos, Calibrando las etapas de RF de esta radio me encontré con un dato interesante que deseo compartir. En las bandas de BC, 2-4 Mc y 4-8Mc el oscilador local (OL) funciona con la frecuencia por encima de la frecuencia de sintonía, como es habitual (o al menos para mi lo era), o sea que Fol = Fs + 455Khz. Pero en el resto de las bandas (16, 19, 25 y 31 metros) el oscilador local funciona con la frecuencia por debajo de la frecuencia de sintonía, o sea Fol = Fs - 455Khz. Este dato pude corroborarlo al encontrarlo apropiadamente detallado en el "Instruction Book" de la versión militar R-520/URR del modelo H500 (Página 40). Lo comparto ya que seguramente la mayoría no ha tenido problemas para calibrarla y tal vez ni se ha percatado del detalle, pero fue algo que a mi me generó dudas ya que estaba acostumbrado a encontrarme con la frecuencia imagen por encima (Fim = Fs + 2FI) de la frecuencia de sintonía y al intentar calibrarla de esa forma obtenía una pobre sensibilidad. Saludos Lucas |
Jose Antonio Gonzalez-Ruiz
20.Jan.13 |
2
Gracias por lo que nos comentas. Aun no tengo un Zenith, pero nunca se sabe... |
