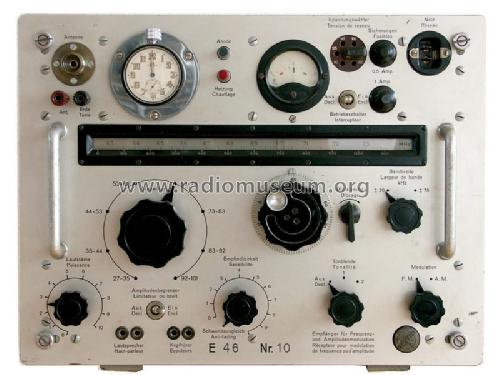

Model: E46 (E 46)
Antique radios, Old Time Radios
E46 (E 46)
Country:
Switzerland
Manufacturer/Brand:
Autophon AG; Solothurn
Year: 1946 / 1947
Type:
Military EquipmentMilitary communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.
Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics.
Mod.-ID = 117775
previous
|
Result List
|
next
|
New search for Radios etc.

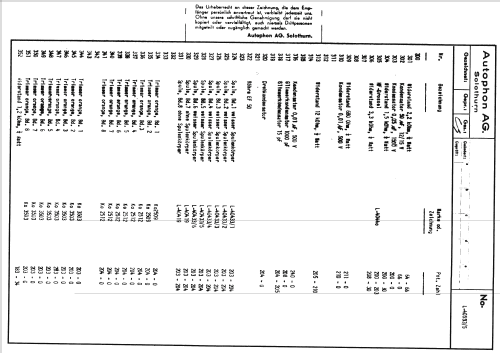

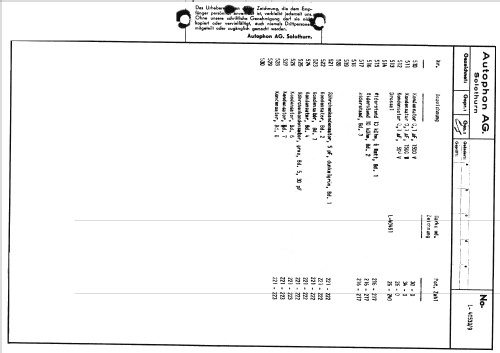

Schematics etc.: 14 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 4300 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 145; 160; 220; 250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: E46 (E 46)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Boatanchor
Dimensions (WHD)
401 x 320 x 280 mm / 15.8 x 12.6 x 11 inch
Valves / Tubes
12:
EF50
(more
for members)
Notes
VHF-Empfänger, 27···101 MHz in 8 Bereichen (27-35 / 35-44 / 44-53 / 53-63 / 63-73 / 73-83 / 83-92 / 92-101 MHz), AM, FM.
Produziert in einer Kleinserie von 11 Stück für die Schweizer Armee; wurde nach ersten Versuchen nicht beschafft. Kommerzielle Variante E62.
Source of data
- - Data from my own collection
This model was suggested by Martin Bösch.
Further information on
E46 (E 46) (Autophon AG; Solothurn)
Wer zufälligerweise auch dieses recht seltene Gerät sein eigen nennen kann,
kann die gesamte Revisionsanleitung, d.h. das Service Manual auf meiner Website herunterladen.
Ich wäre an Bildmaterial und Informationen von anderen Besitzern eines E46 interessiert,
lieber Gruss Martin Bösch
