Model: Royal-Tisch-Kombination
Antique radios, Old Time Radios
Royal-Tisch-Kombination
Country:
Switzerland
Manufacturer/Brand:
Autophon AG; Solothurn
Year: 1938 / 1939
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 11334
previous
|
Result List
|
next
|
New search for Radios etc.

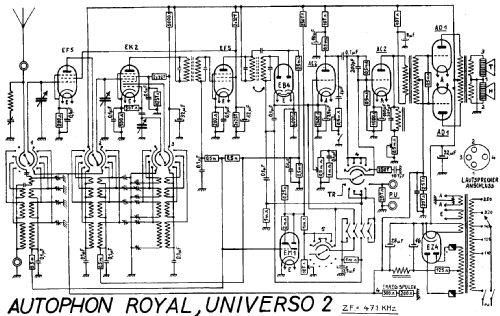

Schematics etc.: 1 (for
members)
Principle
Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Superhet with RF-stage; IF-Freq. 471 kHz; 2 AF-stage(s)
Tuned circuits
7 AM circuit(s);
Wave bands
LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).Broadcast, Long Wave and 2 x Short Wave.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 125; 145; 220; 250 Volt
Loudspeaker/pwr.out
Two built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.2 Loudspeakers
from Radiomuseum.org
Model: Royal-Tisch-Kombination
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
998 x 999 x 500 mm / 39.3 x 39.3 x 19.7 inch
Valves / Tubes
10:
EF5
(more
for members)
Notes
Äusserst seltene Royal-Tischkombination. Vom Autophon-Royal wurden 100 Exemplare fabriziert. Der Tisch konnte mit bestellt werden, doch sind diese speziell gefertigten Tische meist später "verschwunden". 100/RD2719d=mit TR

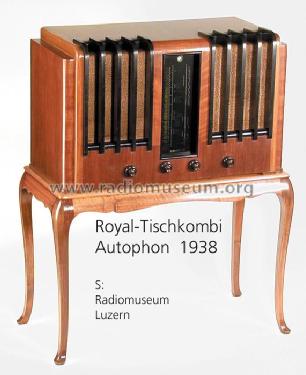

Wenn vollständig, besteht das Modell aus zwei Teilen, nämlich dem über Autophon gelieferte Spezialtisch und dem überaus voluminösen Apparat als Tischmodell. Die Kombination ist darum als Standmodell bezeichnet. Gleiches Bild nochmals unter Royal Universo 2.

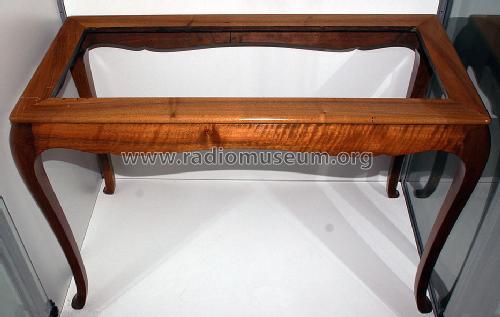

Tisch zum grossen Royal: Man erkennt, dass der Tisch extra zu diesem Gerät fabriziert wurde, es fehlt eine durchgehende Tischplatte. Insgesamt sind 100 Stück dieses grossen Empfängers fabriziert worden. Leider sind diese Tische wohl entweder entsorgt oder umfunktioniert worden.

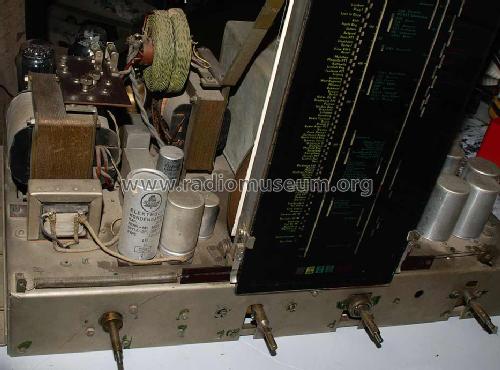

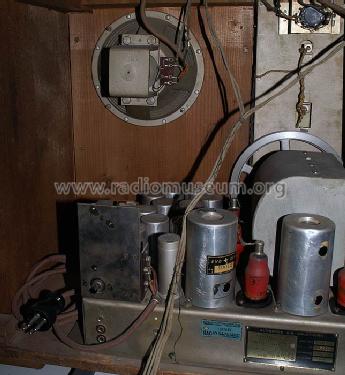

Nach dem Entfernen der vier Bedienungsknöpfe vorne, dem Aufschrauben der 5 Rändelmuttern von Hand, dem Entfernen von 4 Schrauben am Chassis und dem Herausziehen des Steckers für die Lautsprecher kann man das Chassis inkl. der hochformatigen Skala nach hinten herausziehen. Ein Bodenblech, das innen isoliert ist gibt dann nach dem Öffnene von 6 Schrauben mit Unterlagsscheibe auch das Innere des Chassis frei.
More pictures
More information on
Royal-Tisch-Kombination (Autophon AG; Solothurn)
Liebe Sammler,
ein GFGF-Kollege hat mich gebeten, ob man nicht noch mehr Einzelheiten über diese außerordentlich seltenen (und interessanten) Royal-Geräte in Erfahrung bringen kann.
Er hat ein Gerät, das aber durch Umbauten (u.a. auf 2x AL5 statt 2x AD1 und andere Lautsprecher) leider nicht mehr im Originalzustand ist. Insbesonders wäre interessant, was für originale Lautsprecher da hineingehören. Ansonsten sind alle Informationen willkommen, die man ja auch hier zum Gerät einstellen könnte.
Herzlichen Gruß,
Martin Steyer
