Imperial Achmed 406 (J406W Stereo)

Imperial Achmed 406 ; Continental Marke (ID = 12252) Radio

Imperial Achmed 406 ; Continental Marke (ID = 12253) Radio

Imperial Achmed 406 ; Continental Marke (ID = 12254) Radio

Imperial Achmed 406 ; Continental Marke (ID = 221524) Radio

Imperial Achmed 406 ; Continental Marke (ID = 221528) Radio
Imperial Achmed 406 ; Continental Marke (ID = 1800912) Radio Imperial Achmed 406 ; Continental Marke (ID = 1488440) Radio
Imperial Achmed 406 ; Continental Marke (ID = 179356) Radio Imperial Achmed 406 ; Continental Marke (ID = 179357) Radio
Imperial Achmed 406 ; Continental Marke (ID = 179358) Radio Imperial Achmed 406 ; Continental Marke (ID = 299639) Radio
Imperial Achmed 406 ; Continental Marke (ID = 305742) Radio Imperial Achmed 406 ; Continental Marke (ID = 655083) Radio
Imperial Achmed 406 ; Continental Marke (ID = 1800913) Radio Imperial Achmed 406 ; Continental Marke (ID = 1800914) Radio
Use red slider bar for more.
Imperial Achmed 406 ; Continental Marke (ID = 1800912) Radio
Continental Marke: Imperial Achmed 406 [Radio] ID = 1800912 1400x884
Select picture or schematic to display from thumbnails on the right and click for download.
For model Imperial Achmed 406 (J406W Stereo), Continental (Marke Imperial); Osterode/Harz:
J406W-Stereo

Country:  Germany
Manufacturer / Brand:  Continental (Marke Imperial); Osterode/Harz
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF85 EABC80 EM80 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 5.5 W (unknown quality)
from Radiomuseum.org Model: Imperial Achmed 406 - Continental Marke Imperial;
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 640 x 400 x 274 mm / 25.2 x 15.7 x 10.8 inch
Notes Der VDRG-Katalog 1956/57 führt das Modell als Imperial 406 Achmed, die Rückwand und das Firmen-Schema nennen J406W Stereo.
Drehbare Ferritantenne.
Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Price in first year of sale 398.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1956/57 / Radiokatalog Band 2, Ernst Erb

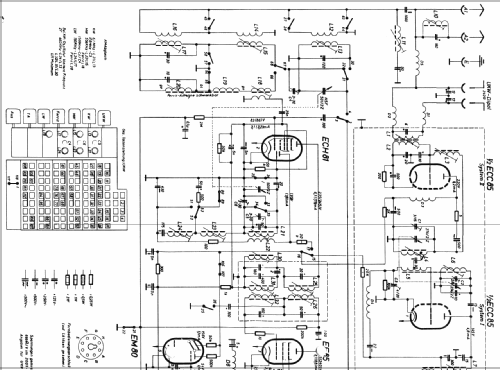

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Continental (Marke Imperial); Osterode/Harz
Here you find 141 models, 123 with images and 84 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Continental Marke: Imperial Achmed 406
Threads: 1 | Posts: 3
Hits: 1453     Replies: 2
conti-d: 406W Stereo (406 W); Imperial
Bernward Felbermair
23.Aug.09
  1

Warum trägt das Gerät explizit die Bezeichnung "Stereo", obwohl es ein Monogerät ist und 1956/57 auch noch kein Stereo-RF-Signal empfangbar gewesen wäre?

Bernhard Nagel
23.Aug.09
  2

Die um 1954 (bei Blaupunkt auch schon 1952/53 mit dem Modell Notturno) aufkommende 3D-Mode hatte auch eine werbewirksame Seite aufzuweisen. Die Firma Continental ging begrifflich einen Schritt weiter und nannte die Lautsprecher-Anordnung im Modell J406W Stereo [Imperial 406 Achmed] "Breitwand-Akustik mit Stereoeffekt" (VDRG-Katalog 1956/57). Natürlich hatte das mit einer echten 2-kanaligen NF-Verstärkung mit nachfolgendem rechten und linken Lautsprecher nichts zu tun, auch wenn die Langspielplatte um diese Zeit ihr Stereo-Debut feiern konnte. Ganz zu schweigen von der HF-Stereophonie nach dem Multiplex-Verfahren ab 1963.

Der Raumklang-Begriff (besser: Pseudo-Raumklang) ist jedoch wesentlich früher in der Diskussion gewesen. Ein interessantes Verfahren wandte Küchenmeister in den 20er Jahren des letzten Jahrhunderts mit seinem Ultraphon an. Ein- und dieselbe Rille einer Schallplatte wurde mit 2 Schalldosen abgetastet, die einen Abstand von etwa 8 Zentimetern hatten. Die daraus resultierende Laufzeitdifferenz von 1/100 Sekunde soll bei der Abstahlung über 2 Schalltrichter einen Raumklang-Effekt ergeben haben.

Bernhard Nagel

Arpad Roth † 27.3.17
23.Aug.09
  3


Thread ist nun auf Modell

Imperial Achmed 406 (J406W Stereo) verschoben.


Continental Marke: Imperial Achmed 406
End of forum contributions about this model
