Rossini Stereo 6002 Gehäuse abgerundet

Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)

  • Year
  • 1961–1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 14403

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 478/10700 kHz
  • Tuned circuits
  • 11 AM circuit(s)     14 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Rossini Stereo 6002 [Gehäuse abgerundet] - Elektroakustik Hartmannsdorf,
  • Shape

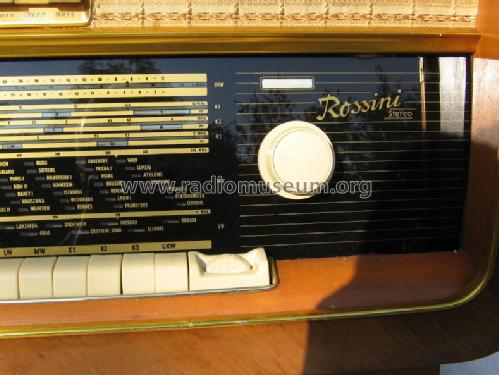

  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 700 x 430 x 315 mm / 27.6 x 16.9 x 12.4 inch
  • Notes

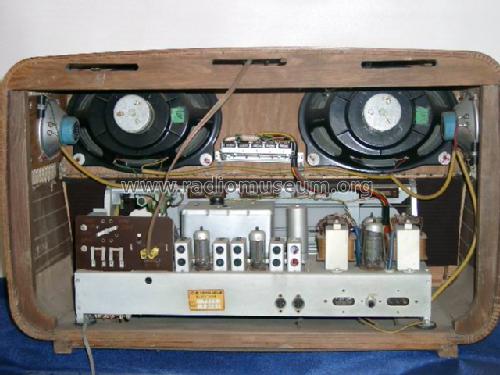

  • Wie 6001, aber Lautsprecher (2x2) für rechten und linken Kanal eingebaut, nur NF-Stereo. Externe Boxen möglich zur Basisverbreiterung. Nachhalleinrichtung auf Wunsch. AM Nah-Fern-Taste (7/11 Kreise), 3x KW, Duplexantrieb. 3 Gehäusevarianten hell/mittel/Mahagoni, Klangmischregister 5 Tasten.
  • Net weight (2.2 lb = 1 kg)
  • 19 kg / 41 lb 13.6 oz (41.85 lb)
  • Price in first year of sale
  • 925.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • Radio und Fernsehen Heft 15; 1963; S.456

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Elektroakustik: Rossini Stereo 6002

Threads: 6 | Posts: 14

Verehrte Kollegen (und Kolleginnen),



Wie es der Zufall will, habe ich binnen kurzer Zeit zwei Mal einen Rossini 6002 auf meinem Reparaturtisch gehabt.  Bei beiden Geräten stellte sich heraus, dass jeweils einer der Lautsprecher Bässe sehr zerstört wiedergab, so dass in beiden Fällen der Lautsprecher getauscht werden musste.

Ist dieses Problem bei dieser Baureihe als weitläufig verbreitet bekannt oder ist es in meinem Fall wirklich reiner Zufall, dass beide Geräte diesen Defekt aufzeigten?

Falls es ein bekanntes Phänomen sein sollte: Weiss vielleicht jemand Rat, wie diese Lautsprecher eventuell wieder "geheilt" werden könnten?

Besten Dank und viele Grüsse,



Raoul Tholl

Raoul Tholl, 06.Feb.16

Weitere Posts (2) zu diesem Thema.

Hallo Freunde

Ich habe bei diesem Gerät alle Problemkondensatoren gewechselt, alle Röhren geprüft. Dennoch habe ich das Problem, er klingt kratzig. Woran könnte es liegen? Vielen Dank für Eure Hilfe.

Ralf Roßberg, 30.Aug.15

Weitere Posts (4) zu diesem Thema.

bei diesem Modell habe ich auch das Problem, dass bei gedrückter Basstaste es anfängt zu schwanken. Auch das Magische Auge schwangt immer zwischen hell und dunkel, als ob die Stromversorgung zusammenbrechen will. Ich weiß nicht, woran es hängt. Alle relevanten Kondensatoren sind gewechselt.

mfg, Ralf

Ralf Roßberg, 27.Apr.15

Weitere Posts (2) zu diesem Thema.

Hallo Freunde

ist es eigendlich möglich, auch den UKW-Empfang bei diesem Modell auf Stereo zu bekommen?. Da ich dieses Gerät viel nutze, würde ich auch gerne UKW in Stereo haben.

Vielen Dank für Eure Hinweise, Ralf aus Berlin

Ralf Roßberg, 27.Apr.15

Weitere Posts (4) zu diesem Thema.

Ich hatte meinen Rossini6002 stereo repariert. Danach trat ein Effekt auf, der mir einiges Kopfzerbrechen bereitete. Bei Einschalten der Bass-Taste im Klangregister und voll aufgedrehten Bassregler begann der Verstärker zu blubbern. Ich überprüfte alle Siebelkos, ohne Erfolg. Die Blubberfrequenz liess sich kaum beeinflussen. Auch ein Röhrentausch brachte keinen Erfolg.

Nach langem Suchen habe ich mittlerweile den Fehler gefunden.

Das Ergebnis ist vielleicht für andere Reparaturen interessant. Ich hatte die üblicherweise defekten (reststrombehafteten) Gitter - Koppelkondensatoren zu den Endröhren gewechselt (47nF). Diese hatte ich großzügigerweise durch 68nF- MKP-Kondensatoren ersetzt. Wie sich nun herausstellte, waren die Cs zu groß und ergaben in Verbindung mit den Anodenwiderständen der ECC83 und der Gegenkopplung bei tiefen Frequenzen ein schwingfähiges Gebilde. Ich habe nun wieder die Cs verkleinert und siehe da, es funkioniert alles einwandfrei.

A.Reuther

Andreas Reuther, 15.Apr.10

Weitere Posts (1) zu diesem Thema.

Hallo an alle,

ich habe den Empfänger Rossini Stereo 6002 erfolgreich restauriert, und obwohl der Klang speziell auf UKW absolut Spitze ist, kommt es bei einigen Sendern bei Max-Aussteuerung immer wieder zu Verzerrungen im Klang.Die NF-Stufe scheidet aus als Fehlerquelle, da durch Signaleinspeisung getestet und ein Röhrenfehler ist unwahrscheinlich. Kann der Fehler an einem Abgleichproblem liegen ? Wer kann helfen ?

Micha aus Berlin

 EM: Zum Modell geschoben

Michael Ritter, 12.Sep.06

Weitere Posts (1) zu diesem Thema.
