Model: Record 89WK (89 WK)
Antique radios, Old Time Radios

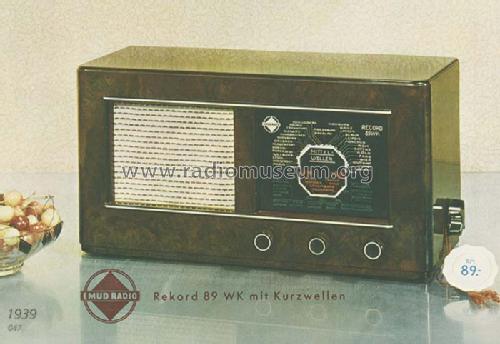

Record 89WK (89 WK)
Country:
Germany
Manufacturer/Brand:
Emud, Ernst Mästling; Ulm
Year: 1939 / 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 1554
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Record 89WK (89 WK)
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
460 x 240 x 190 mm / 18.1 x 9.4 x 7.5 inch
Valves / Tubes
2:
ECL11Triode+Endtetrode Vorgänger: ~EL11 Nachfolger: ~ECL113, ECL86. Die ECL11 ist eine Weiterentwicklung der Endröhre EL11 ergänzt um eine Vorstufen- Triode, wodurch das gesamte NF-Teil in einer Röhre untergebracht war. Ein Superhet-Röhrensatz konnte nun bestehen aus ECH11, EBF11 und ECL11, wodurch eine Röhre eingespart wurde. Mit Ausnahme von Tungsram wurde sie nur als Strahlbündel-Tetrode geliefert. [Jacob Roschÿ, 8Feb2003]
(more
for members)
Notes
Skala dreifarbig (weiß=MW, rot=LW, grün=KW) + Wellenschalter zusätzlich blau=Phono. Eine Skalenlampe.
Net weight
7.5 kg / 264.6 oz
Price in first year of sale
89
RM
Collectors prices
6 Collector prices (for members)
Source of data
Handbuch WDRG 1939
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
Record 89WK (89 WK) (Emud, Ernst Mästling; Ulm)

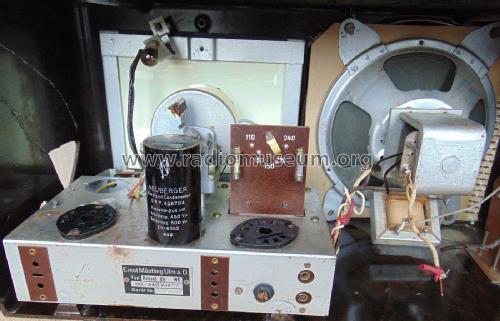

Über die Feiertage hatte ich mir die Reparatur des Emud Record vorgenommen. Diese ist selbst bei meinen einfachen Kenntnissen angesichts der einfachen Schaltung des Geräts gelungen. Leider hatte der originale Ausgangsübertrager primärseitig eine Unterbrechung, so dass ich ihn durch einen anderen ersetzen musste.
Eine kleine Überraschung gab es bei dem Gehäuse, das ich durch ein rissfreies ersetzen wollte. Augenscheinlich sind diese bei Vor- und Nachkriegsvarianten dieses Modells identisch. Als ich den Lautsprecher im Gehäuse befestigen wollte, stellte ich fest, dass die Gewinde dafür nicht vorhanden sind. Diese sitzen bei dem späteren Gehäuse weiter auseinander, so dass der alte Lautsprecher mit den vier Befestigungslaschen nicht passt. Glücklicherweise wurden die bisherigen Befestigungspunkte nicht aus der Pressform entfernt, so dass ich diese entsprechend Bohren und mit Gewinde versehen konnte.
Das Gerät wies eine alte Reparatur mit einer mir unbekannten Röhre auf. Augenscheinlich handelt es sich um eine Doppeltriode mit Stahlröhrensockel, die Röhre könnte aber auch umgesockelt sein. Es wäre schön, wenn die Spezialisten die Röhre identifizieren könnten. Nachfolgend ein Bild der Röhre. Zur Identifizierung kann sicher auch die wohl zum Einsatz der Röhre erfolgte Schaltung mit Widerständen beitragen, die in der Schaltungsskizze eingekreist ist. Damit wird doch sowohl Anodenstrom als auch –spannung angepasst, oder?
