3010; Grundig Radio- (ID = 2082072) Radio
Grundig Radio-: 3010 [Radio] ID = 2082072 1400x1059
Select picture or schematic to display from thumbnails on the right and click for download.
For model 3010, Grundig (Radio-Vertrieb, RVF, Radiowerke):

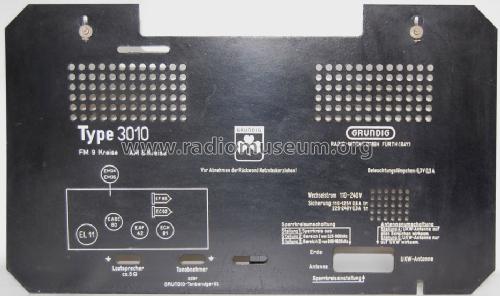

eigenes Foto aufgenommen am 27.02.2017

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EF85 EC92 ECH81 EAF42 EM34 or EM35 EABC80 EL11
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: 3010 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 606 x 371 x 262 mm / 23.9 x 14.6 x 10.3 inch
Notes Variable AM-Bandbreite. Für die AM-Bereiche arbeitet die EF85 als erste ZF-Verstärkerstufe, bei UKW ist sie als HF-Vorstufe geschaltet.
Net weight (2.2 lb = 1 kg) 11.1 kg / 24 lb 7.2 oz (24.449 lb)
Price in first year of sale 345.00 DM
Collectors' prices
Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5582 models, 4792 with images and 3768 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: 3010
Threads: 3 | Posts: 14
Hits: 3533     Replies: 7
  grundig: Ansteuerung EM34
Horst Reinsch
05.Jul.09
  1

Hallo,

nach nun fast 1,5 Jahren habe ich das Radio wieder in einem technisch gutem Zustand. Alle Wellenbereiche spielen problemlos. Empfang, Klang und Lautstärke sind absolut zufriedenstellend. Nur eine Sache stört mich noch und da komme ich jetzt nicht weiter. Die EM34 hat noch ein gut sichtbares Leuchtbild, allerdings ändert sich das Bild nur bei dem stärksten Ortssender um einen kleinen Ausschlag. Das erste System ist eigentlich immer auf Vollausschlag, das zweite wie gesagt nur geringe Änderungen. Darauf hin habe ich einmal ein paar Messungen vorgenommen. Das Radio wurde dabei über einen Trenn-Stelltrafo mit exact 220V ~ betrieben.

Pin 1: Leer

Pin 2 + Pin 7: Heizung 6,28 V~

Pin 3: je nach Senderstärke 32 - 133,2 V-

Pin 4: je nach Senderstärke -0,4 - -2,5 V-

Pin 5: 215,3 V-

Pin 6: je nach Senderstärke 34,6 - 62,7 V-

Pin 7: siehe Pin 2

Pin 8: gebrückt mit Pin 7

Alle Messungen wurden auf UKW durchgeführt.

Wenn ich das so richtig sehe ist die Heizspannung OK. Die 215 V an Pin 5 würde ich auch noch durchgehen lassen. Vielleicht verstehe ich ja auch die Sockelschaltung im Schaltplan nicht so ganz, aber dort sind doch Pin 7 + 8 nicht gebrückt? Es sieht aber auch nicht so aus als ob hier schon jemand gelötet hätte (Zumindest in den letzten Jahrzehnten nicht). Die beiden 1M  (R25,R26) Widerstände habe ich geprüft und sind OK. C57 war defekt und wurde erneuert. Auch die nächsten hochohmigen Widerstände (R27,R28) sind in Ordnung. Nun bin ich mit meinem Latein am Ende. Wo könnte ich jetzt bei der Fehlersuche ansetzen?

Gruß... Horst Reinsch

PS: Ich kann zwar während der Woche antworten, Messungen jedoch nur an Wochenenden durchführen (Fernfahrer).



Hans M. Knoll
05.Jul.09

  2



Hallo Herr Reinsch.

Sie haben da ein Modell der 2ten oder wenn man es eng sieht der 3ten Generation von UKW Radios. Serie 1952.
Die Technik war da noch sehr nach AM- orientiert.

Die Spannungszufuehrung ans Mag. Auge war ein Kompromiss AM/FM
Der 3Meg und 10Meg zeigen das. Die 10Meg belasten die Anzeige bei AM mit 10 Meg. Die AM belastet die Fm mit 3 Meg.

Man hat erst gelernt, dass man die AM- und FM- Anzeigespannung nicht parallel sondern in Reihe schalten muss, um ohne Kompromisse zu arbeiten.

Ich werde das noch genau zeigen wie das geht.








Aber vorher: haben Sie das C55 erneuert?

Messen Sie bei UKW an C55 (Elko) und dem daran liegenden R 29 die Minusspannung bei UKW was da maximal liegt.

Ich rate mal. Bei –40 Volt muessten am MA g1 -7,47 Volt ( 9,23) anliegen, wenn ihr VTM 10 Megohm Input hat.
Bei nur –30 Volt noch –5,6 Volt ( 6,9)   Werte in Klammer nur mit 10+ 3 Meg- Ohm Rechenwert.

Im ersten Fall ist die EM 35 noch mit 35° offen, im zweiten 55- 60°
Das empfindliche, immer unter 10 ° (zu)
EM34 siehe Anlage

Messen Sie das und wir sehen weiter.

Gruss von Hans M. Knoll

Dass Pin 7 (F) und Pin 8 (K) im Schaltbild an Masse liegen kann man schon sehen.


Attachments

Hans M. Knoll
05.Jul.09

  3

Hier die spaetere bis heute gueltige Loesung::

Anzeigespannung AM und FM sind hier hintereinander geschaltet.

Die AM ist verlustfrei auf die geteilte FM Spannung aufgestockt. Jede Beeinflussung ist beseitigt.

Das Problem, war immer die AM weil das Anzeigesignal immer knapp war.

Die FM durfte also nichts wegnehmen, was aber die FM "mager" machte.

Die neue Version vermeidet das.







Bei Modellen mit mehr UKW- Gain, wird der FM Teiler R22 R23 bei AM gegen Masse gelegt.



GRUNDIG 1055W 1955



knoll

Horst Reinsch
12.Jul.09
  4

Hallo Herr Knoll,

C55 habe ich bisher nicht erneuert. An dem von Ihnen genannten Meßpunkt (C55,R29) messe ich folgendes:

ohne eingestellten Sender: -0,7V

mit normalem UKW-Sender: -5,1V

mit FM-Transmitter: -11,9V

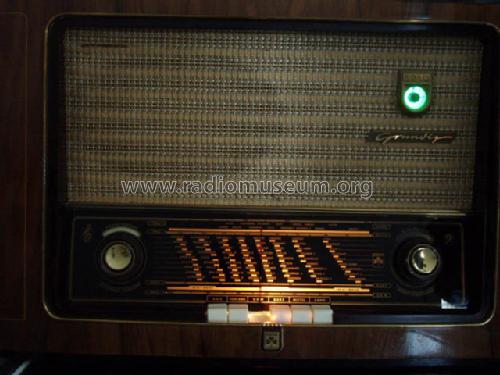

Das Leuchtbild der EM34 ändert sich dabei nur minimal. Zur verdeutlichung habe ich einmal eine neue EM34 eingesetzt und ein paar Bilder gemacht.

Gruß... Horst Reinsch







Attachments

Hans M. Knoll
12.Jul.09
  5



Hallo Herr Reinsch.

Zunaechst einmal.

Alles was Sie bisher gemessen haben ist logisch, aber: der Wert am Punkt C55 // R29 ist viel zu niedrig.

Ihre beiden Werte 5,1 und 11,9 Volt bringen ans G1 der EM34 ohne Voltmeter gerechnet 1,176 und 2,74 Volt.

Mit Voltmeter 10 Megohm Rin. = 0,95 und 2,25 Volt
Am Anfang hatten Sie am Pin 4 (G1) max. 2,5 Volt gemessen, ein Wert der nicht weit neben den Rechenwerten 2,74 oder 2,25 liegt.

Damit ist belegt, in Ihrem Geraet ist die UKW- Verstaerkung zu gering.

Mit nur 11,9 Volt am Ratio- Elko kann das nicht gehen.


Als  Beleg koennen Sie dem Schaltbild entnehmen, dass der Elko C55 ein 63 Volt Type ist.  Mit den 11,9 Volt haette ja eine 25 oder 35 Volt Type ausgereicht.

Ich rate Ihnen, fragen Sie hier im RMorg. oder noch wo, nach einem Besitzer eines 3010W oder 3012w (ausser der NF identisch)
der Ihnen die Spannung am C55 misst.
Oder Sie glauben das auch so. Wo der Fehler in Ihrem Geraet steckt, ist eine umfassende Arbeit. Wie ich meine ohne Messmittel wie Pruefsender mit einigermassen Eichung nicht zu machen.

Es ist mir auch nicht angenehm das schreiben zu muessen.

Gruss Hans M. Knoll


Nachdem der Beitrag am 11.7.   im Talk gelandet ist, kann hier ja jedes Mitglied antworten!

Horst Reinsch
15.Jul.09
  6

Hallo Herr Knoll,

erst einmal möchte ich mich für Ihre Mühe und Ihren hilfreichen Antworten bedanken.

Das Sie mir in diesem Fall per Ferndiagnose nicht weiter helfen können ist verständlich und auch in Ordnung. Natürlich glaube ich Ihren Ausführungen auch ohne weiteren Nachfragen, immerhin habe ich von der Theorie (Berechnungen ect.) überhaupt keine Ahnung und Sie sind ja als Fachmann, insbesondere der Firma Grundig, etabliert. Es bedarf also keinerlei Zweifel Ihrer Ausführungen.

Da ich nicht über einen Prüfsender verfüge (und auch keine Ahnung hätte wie ich diesen bedienen sollte) habe ich mich an ein in nicht allzuweiter Ferne (ca. 40 Km.)  wohnendes Mitglied des Rmorg gewandt. Dieser ist ehemaliger R-TV-Meister und verfügt über alle benötigten Prüf- und Meßgeräte. Sollte er sowohl Lust und auch Zeit für mein Problem haben werde ich über den Ausgang berichten.

Vielen Dank nochmals und Gruß aus Ulm... Horst Reinsch

Hans M. Knoll
15.Jul.09
  7

Hallo Herr  Reinsch.

Es ist eine gute Loesung wie Sie das planen.

Ein Geraet das sich nicht mehr im Originalzustand befindet, kann man schlecht "online" reparieren.

Gruss Knoll

 EDIT:

Na dann ist ja Alles gut gelaufen, Gruss auch an den Abgleicher!

Hans M. Knoll

Horst Reinsch
16.Jul.09
  8

Hallo zusammen,

wie der Zufall so spielt bin ich heute vormittag bereits in Duisburg angekommen und habe so etwas wie Wochenende. :-) Naja, wenigstens bis Samstag, dann geht es wieder los. Herr Hartmut Daniels hatte heute nachmittag auch ein wenig Zeit und so bin ich mit dem Chassis auf den 40 Km Kurztrip gegangen. Seine erste Aktion war ein kurze Überprüfung meiner bisherigen Reparatur und auch eine Prüfung meiner gemessenen Werte. Es gab allem Anschein nach nichts zu meckern. Direkt danach wurde der Prüfsender angeschlossen und die ZF neu abgeglichen. Die Spannung am Ratioelko meldete nun -45V und damit war Herr Daniels zufrieden. Das ganze passierte innerhalb einer Stunde. Nun bin ich also glücklicher Besitzer eines rundum wunderbar funktionierenden Grundig 3010.

Nochmals besonderen Dank an Herrn Knoll für seine Mühe und Geduld mit mir und natürlich auch an Herrn Daniels!

Gruß aus Duisburg... Horst Reinsch






Hits: 1954     Replies: 4
grundig: 3010;
Horst Reinsch
10.Feb.08
  1 Hallo,
ich habe heute dieses Radio in einem äußerlich phänomenalem Zustand erhalten. Innen sieht es dagegen nicht mehr so toll aus. Es wurden einige Leitungen getauscht und auch sonst sind mehrere frische Lötstellen zu sehen. Nach den üblichen Tests habe ich das Radio an meinem Stelltrafo mit langsam ansteigender Voltzahl in Betrieb genommen. Es spielt auf UKW den eigentlich  empfangsstärksten Sender nur leise, die anderen Wellenbereiche überhaupt nicht. Soweit so gut. Was mich nun irritiert; Die EL11 glimmt obwohl der Sockel eindeutig nicht fest mit dem Glas verbunden ist. Ich will damit sagen das, wenn ich leicht auf das Gehäuse schlage, der Glaskolben sich hin und her bewegt obwohl der Sockel natürlich fest in der Fassung steckt.
Wie kann ich nun ohne Röhrenprüfgerät feststellen ob die EL11 noch Ihren Dienst verrichtet? Kann man den Sockel wieder befestigen (falls sie noch richtig funktioniert)?

Gruß... Horst Reinsch
Johannes Bernhauser
11.Feb.08
  2 Guten Morgen, Herr Reinsch!
Ich habe in der Praxis schon öfter erlebt, daß sich die Verbindung Röhrensockel - Glaskolben gelöst hat.
Hinweise zur Reparatur solcher Röhren finden sie hier:
http://www.radiomuseum.org/forum/lockeren_roehrensockel_befestigen.html

Normalerweise hat der lose Sockel keinen Einfluß auf die elektrische Funktion.

Viel Freude mit dem Gerät!
Johannes Bernhauser
Horst Reinsch
11.Feb.08
  3 Hallo Herr Bernhauser,
vielen Dank für Ihren sehr aufschlußreichen Link. Irgendwie muß ich die falschen Parameter beim suchen eingegeben haben das ich ihn nicht selber gefunden habe. Eigentlich hatte ich erwartet das die Röhre wegen des losen Sockels nicht mehr funktionsfähig ist (Luft gezogen, Verbindungen abgerissen usw.). Ich werde nachher einmal die Ponalmethode testen. Selbst wenn das schief gehen sollte, eine EL 11 ist ja durchaus noch zu moderaten Preisen erhältlich und somit kann man einen Test starten.

Gruß... Horst Reinsch
Jochen Amend
11.Feb.08
  4 Hallo Herr Reinsch,

mit Ponal habe ich wirklich die besten Erfahrungen gemacht. Ich fülle Ponal in eine Einwegspritze und versuche mit der Nadel so weit wie möglich in den lockeren Sockel den Leim einzubringen. Dann einen oder zwei Tage ruhig liegen lassen und alles ist wieder fest.

Beste Grüße,
Jochen
Horst Reinsch
12.Feb.08
  5 Hallo Herr Amend,
genau so habe ich es gemacht. Gestern hatte ich noch überlegt wie ich das Ponal wohl am günstigsten an die Klebestelle bekomme. Durch einen puren Zufall durfte ich mir dann heute bei meinem langjährigem Hausarzt eine Spritze abholen. Da fiel es mir wie Schuppen aus den Augen! Ich habe dann meinem Doc die Sache erklärt und er hat mir bereitwillig zwei Spritzen mit unterschiedlichen Nadeln überlassen. Natürlich nicht ohne den Hinweis das ich mir damit kein Nikotin spritzen dürfe (bin starker Raucher!). :-)) Kaum zu Hause habe ich die EL11 ausgehebelt, in einen kleinen Schraubstock mit Gummibacken eingespannt und etwas Ponal soweit mit Wasser verdünnt das es sich mit der Spritze aufnehmen ließ. Diese Mischung habe ich dann vorsichtig rundherum eingespritzt. Bereits nach 2 Stunden konnte man das Röhrenglas vorsichtig antippen ohne das es sich bewegte. Ich denke das ich die Röhre morgen aus dem Schraubstock entferne und wieder einsetzen kann. Bis ich zur weiteren Reparatur des Radios komme vergehen wahrscheinlich so oder so noch einige Wochen, wenn nicht sogar Monate. Mein Urlaub ist leider bald vorbei und dann hapert es wieder an der Zeit.
Danke an allen Helfern, insbesondere auch an Holger Pflug, der mir auch in anderen Sachen oft per eMail zur Seite steht!
Gruß... Horst Reinsch

Hits: 4370     Replies: 0
grundig: 3010(W);
Arpad Roth † 27.3.17
29.Mar.04
  1 1952 wurde die Rö. EM34 und ab 1953 die EM35 verwendet.

Grundig Radio-: 3010
