4035W EF85 + 1*EC92
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1953–1955
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2024
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

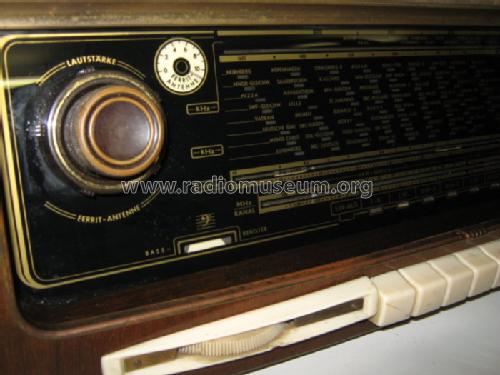

Skalenausschnitt "Fernsehton"

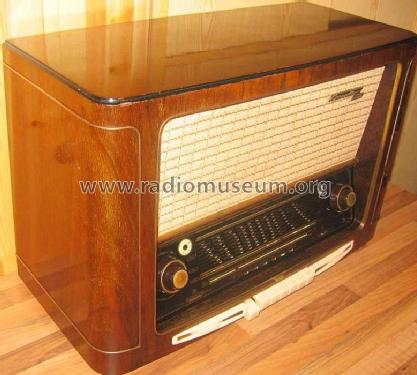

Namenszug Grundig Vorderseite

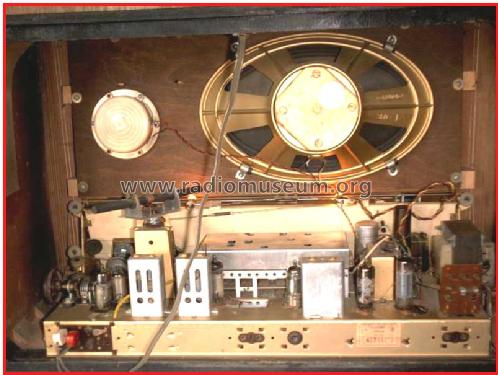

Rückseite Grundig 4035
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Number of Transistors
- Semiconductors
- B250C100
- Main principle
- Superhet with RF-stage; ZF/IF 468/10700 kHz
- Tuned circuits
- 10 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110;125; 220; 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Power out
- 5 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: 4035W [EF85 + 1*EC92] - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 655 x 427 x 316 mm / 25.8 x 16.8 x 12.4 inch
- Notes
-
Einbaumöglichkeit für TV-Tonteil. Selbstschwingende additive Mischung bei AM mit Triodensystem der ECH81. Heptode ist geregelte AM-Vorstufe. Eingangsbandfilter für MW und LW.
Siehe auch die Modelle des Folgejahrgangs 1954/55 mit 2x EC92 im UKW-Tuner sowie EF89 im ZF-Verstärker:
- 4035W
- 4035W/3D
- 4035W/3D/55 (mit EL12 statt EL84, kein Einbau des TV-Tonteils möglich)
- Net weight (2.2 lb = 1 kg)
- 15 kg / 33 lb 0.6 oz (33.04 lb)
- Price in first year of sale
- 398.00 DM
- Source of data
- Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb
- Literature/Schematics (1)
- -- Original-techn. papers.
