Model: Musikgerät 960
Antique radios, Old Time Radios
Musikgerät 960
Country:
Germany
Manufacturer/Brand:
Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1956 / 1957
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 20578
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 468/10700 kHz
Tuned circuits
7 AM circuit(s);
10 FM-circuit(s)
Wave bands
Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz. Broadcast, Long Wave and FM.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110/220 Volt
Loudspeaker/pwr.out
Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
/ 2.5 W
from Radiomuseum.org
Model: Musikgerät 960
Material
Bakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.Bakelite case
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
470 x 310 x 220 mm / 18.5 x 12.2 x 8.7 inch
Valves / Tubes
5:
ECC85
(more
for members)

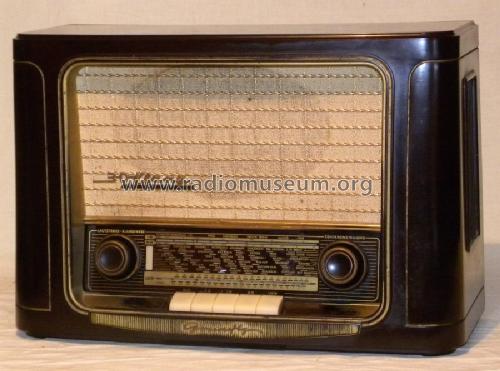

960

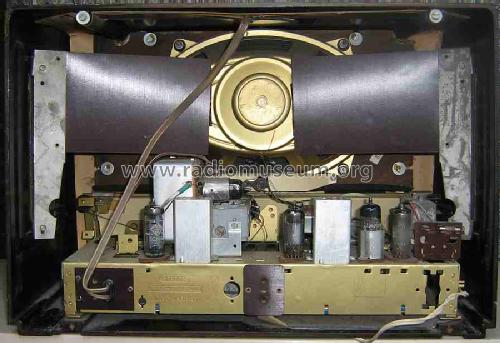

960 innen
960 Rueckwand

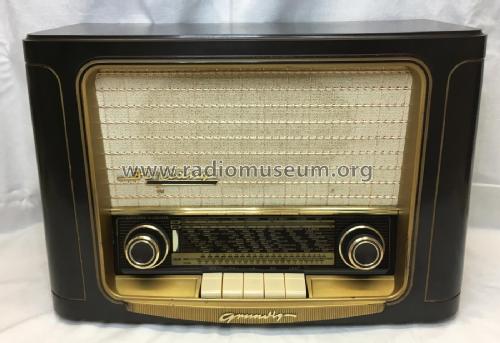

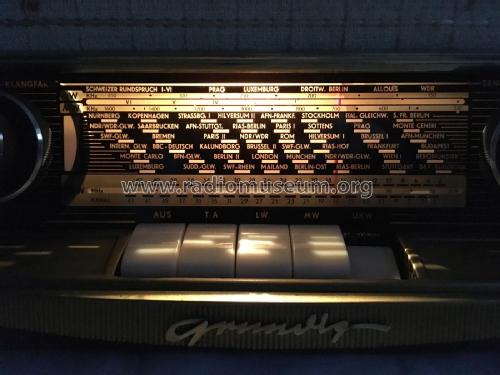

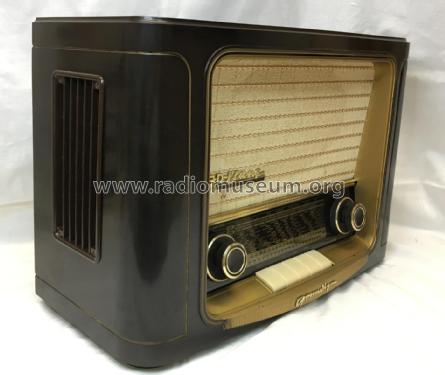

More pictures
More information on
Musikgerät 960 (Grundig (Radio-Vertrieb, RVF, Radiowerke))
Hallo zusammen,
habe ein defektes Grundig 960. Das Gerät stammt vom Sperrmüll und war statt mit 0,2A mit 15A abgesichert. Die nächste Schwachstelle die vor der Sicherung nachgegeben hat, war die Spule die sich vor dem Gleichrichter befindet. Die Funktion dieser Spule ist mir nicht ganz klar. Dient diese zum Schutz (Einschaltstrombegrenzung) des Gleichrichters? Oder sollen damit irgendwelche Störpegel unterdrückt werden?
Ich habe das Ding jetzt mal ausgebaut und mir den Anfang (ist ganz außen durchgeschmort) gesucht und mit dem Multimeter 1,6 Ohm gemessen. Da im Schaltplan kein Widerstand angegeben ist, weiß ich nicht ob ich die Spule weiter benutzen kann. Wäre schön, wenn mir einer von Euch da weiterhelfen könnte.
Ich habe feststellen können, dass der Kondensator über dem Gleichrichter aufgegeben hat. Der Gleichrichter hat mit dem Diodentester am Multimeter überprüft auch keinen Durchgang.
Kann ich den Diodentester für diesen Gleichrichter (E 250C50) verwenden?
Gruß Mathias
