Model: TK54 (TK 54)

Antique radios, Old Time Radios

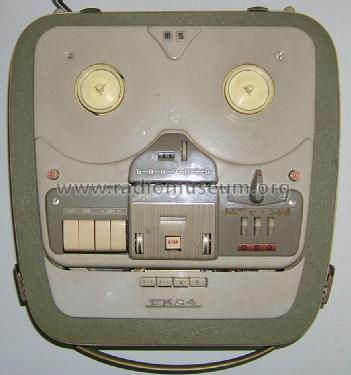

TK54 (TK 54)

Country: Germany Manufacturer/Brand: Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1960 / 1961 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 23702 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät. ; Radio Control (+Remote Contr.)
Power type and voltage Alternating Current supply (AC) / 110; 150; 200; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 4.5 W
www.radiomuseum.org Model: TK54 (TK 54) Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 460 x 230 x 420 mm / 18.1 x 9.1 x 16.5 inch
Valves / Tubes 7: EF86Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956. (more for members)
Notes Vierspur-Stereo; Bandgeschwindigkeiten: 4,75/9,5/19 cm/s; Spulen-Ø 18 cm.
Stereowiedergabe über externen Verstärker möglich - der rechte Kanal ist aber deutlich einfacher aufgebaut.
Net weight 16 kg / 564.4 oz
Price in first year of sale 698 DM
Collectors prices 10 Collector prices (for members)
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1960/61 durch VDRG, Verlag für Radio-Foto-Kino.

More pictures
No further information on

TK54 (TK 54) (Grundig (Radio-Vertrieb, RVF, Radiowerke))
