403WF

Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Data
Forum
Pictures
Collections

  • Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 19372

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 240 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 10 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

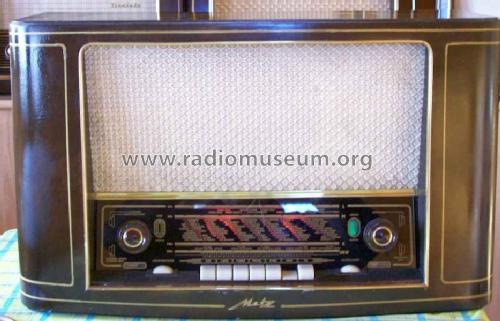

  • Model: 403WF - Metz Transformatoren- und
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 660 x 393 x 300 mm / 26 x 15.5 x 11.8 inch
  • Notes
  • Als 403W ohne Ferritantenne gefertigt.
    Späte Geräte haben EM80 statt EM85
    Schaltbare Bandbreite.
    Bei LW/MW über Ferritantenne zusätzlich abgestimmter Vorkreis (3-fach-Drehko).
    Dann AM-Kreiszahl = 8.
  • Net weight (2.2 lb = 1 kg)
  • 12.7 kg / 27 lb 15.6 oz (27.974 lb)
  • Price in first year of sale
  • 398.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • -- Original-techn. papers. (Schaltbild 13.10.54)

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Metz Transformatoren: 403WF

Threads: 2 | Posts: 8

Werte Sammlerkollegen,

Der von mir kürzlich restaurierte Metz 403WF, Seriennummer 27887, hatte wohl ab Werk keine EM85, sondern eine EM80 verbaut. Auf der Rückwand ist die Abstimmanzeige auch als EM80 gekennzeichnet, die Kontakte an der Röhrenfassung liefern zudem keinen Hinweis darauf, dass irgendwann nachträglich von EM85 auf EM80 "umgesockelt" wurde.  Auch ein bereits von einem anderen Mitglied hochgeladenes Bild der Rückwand identifiziert die Abstimmanzeige als EM80.

Ich gehe also davon aus, dass es wahrscheinlich zwei Ausstattungsvarianten - je nach Verfügbarkeit an Röhren - des 403WF gegeben hat.

MfG,

R. Tholl

Raoul Tholl, 26.Apr.21

Weitere Posts (1) zu diesem Thema.

Bei diesem Model ist der Plan Metz 403 W ohne Ferritantenne geladen worden.D.h.auf beiden Modellen ist der gleiche Plan.Nur das Model mit Ferritantenne hat die Röhre (EF 41) .Ich repariere gerade dieses Model darum bin ich darauf gekommen.Sie ist oben neben der Ferritantenne angebracht Ich weiss im Moment auch noch nicht was für eine Funktion sie im Gerät hat,Müsste HF Eingangsteil AM sein.Nach Entfernen der Röhre ist kein Veränderung zu hören.Nach Instandsetzung des Radios werde ich Bilder davon hochladen,es sind noch keine vorhanden.
Gruss H.H.Luks

Heinz Hermann Luks, 24.Mar.08
