470A (470 A)
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Country: Germany | Manufacturer/Brand: Philips Radios - Deutschland |
| Year: 1938 / 1939 | Type: Radio or Tuner |
| Valves / Tubes | 4: EK2 EF9 EBL1 AZ1 |
|---|
| Principle | Super-Heterodyne (Super in general); IF-Freq. 118 kHz |
|---|---|
| Tuned circuits | 7 AM circuit(s); |
| Wave bands | Broadcast, Long Wave and Short Wave. |
| Power type and voltage | Alternating Current supply (AC) |
| Loudspeaker/pwr.out | Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) |
| from Radiomuseum.org | Model: 470A |
| Material | Bakelite case |
| Shape | Tablemodel, low profile (big size). |
| Notes | ZF=118/128/131, Lange zeigt AK2, VP4B, ABL1, 1821. |
| Picture reference | Das Modell ist im «Radiokatalog» (Erb) abgebildet. |
All listed radios etc. from Philips Radios - Deutschland
Here you find 1909 models, 1603 with images and 1058 with schematics.
Collection of Martin Steyer (D)
Collection of Patrice Zeissloff (F)
Philips Radios - : 470A
Threads: 2 | Posts: 7
|
Hits: 713 Replies: 0
philips: 470A (470 A);
|
|
|
Reinhard Hanschke
16.Jun.06 |
1

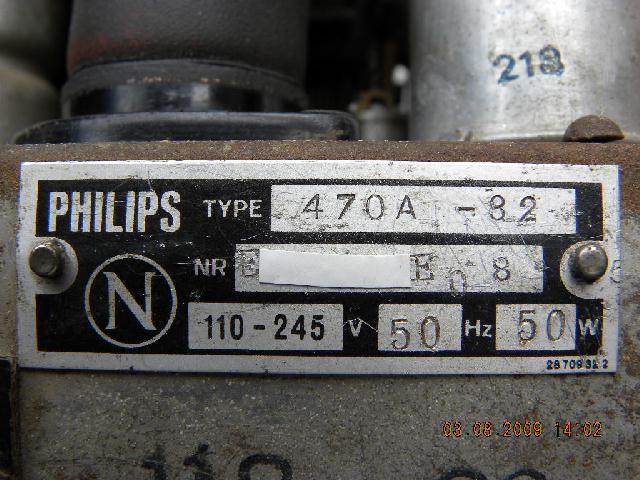

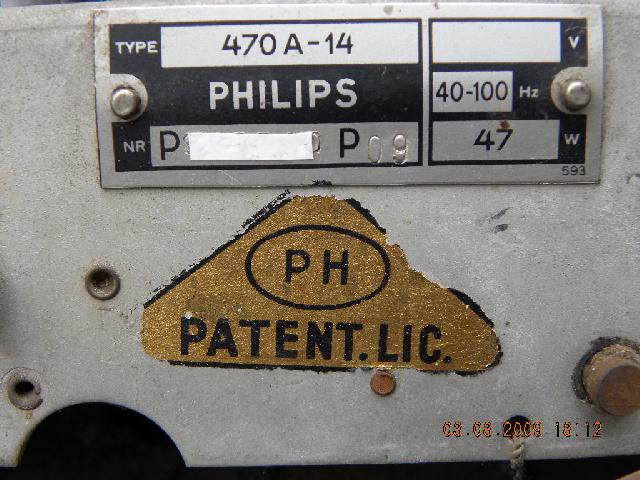

Hallo liebe Radio-Sammler-Freunde, mir stehen 2 PHILIPS 470 A zur Verfügung: 1.: 470A-14 mit Aufschrift "PATENT-LIC." (bedeutet m.W. im tschechischen "Verkaufsberechtigter"). Röhren lt. Bestückungsplan: EK 2 - fehlt, EF 9 - PHILIPS-MINIWATT, EBL 1 - TUNGSGRAM AZ 1 - TESLA. 2.: 470A-32 mit einem "N" im runden Kreis auf dem Typenschild ("N" = Netherlande ?) Röhren lt. Bestückungsplan: EK 2 - unlesbar, aber nach den Farbresten eine MINIWATT, EF 6 - von TUNGSGRAM - aber nach Bestückungsplan eine EF 9 erforderlich. EBL 1 - TUNGSGRAM AZ 1 - TELAM Die auf beiden Geräten vorhandenen Röhren- Bestückungspläne sind identisch. Also keine A-Röhren. Die Rückwände stimmen mit dem jeweiligen Chassis überein. Ein Unterschied zwischen diesen beiden Geräten besteht zu Ziff. 1 in einem 8 poligen Netzstecker und einen zweipoligen Netzanschluß zu Ziff. 2. Ein weiterer Unterschied besteht in den Scalen: Im Gegensatz zu Ziff. 1 hat Ziff. 2 die versch. Radiostationen von HILVERSUM aufgeführt - daher ggfs. "N" - s.o. ? Nach meiner ersten visuellen Betrachtung besteht ansonsten kein Unterschied zwischen diesen beiden Geräten. Zu Ziff. 1 ist der Original-Karton vorhanden mit Namen vom Verkäufer u. Käufer u. Jahr 1938 ! Ich werde noch die unterschiedlichen Scalen hochladen. Soviel zur Datensicherung. Gruß Hanschke Reinhard |
|
Ernst Erb
16.Jun.06 |
2
Danke für die Meldung. Martin Steyer hat diese Frage schon 2003 aufgeworfen. Ich schlage vor, Sie legen das Modell nochmals an und nennen es in der Variante entsprechend "E-Röhren" und auf die bestehende Variante schreiben Sie in das Feld als Änderung "A-Röhren". Dann bitte den Schaltplan-Admin fragen, ob er den einen Schaltplan verschiebt - vielleicht auch Bilder. Man könnte auch diesen Beitrag dann verschieben, so dass beide Modelle auf das Problem aufmerksam machen - evtl. bei Verlinkung beim anderen Thread auf diesen - dann wäre es perfekt. Danke. |
|
Reinhard Hanschke
05.Aug.09 |
3
Hallo Herr Erb, in Zusammenarbeit mit Herrn W. Bauer wird die Sache abgeklärt. Herr Bauer wird das Thema abschließend behandeln. Tut mir leid, daß die Sache erst jetzt von mir behandelt wird, aber irgendwie ist diese einfach "untergegangen". Gott sei Dank nicht so bei Herrn Bauer der mich daran erinnert hat. Zum 470A-14 habe ich weitere Bilder hochgeladen und den 470A-32 habe ich soeben neu angelegt, jeweils in Absprache mit Herrn Bauer. Viele Grüße Hanschke Reinhard |
|
Wolfgang Bauer
05.Aug.09 |
4
Dank der Typenschilder konnte das erste Gerät als: Es zeigt sich immer wieder, wie wichtig die Typenschilder beim Modell sind. MfG. WB. |
|
Hits: 636 Replies: 0
philips-d: 470A;
|
|
|
Martin Steyer
15.Jun.03 |
1
Hallo Sammlerkollegen, beim Philips 470A vermute ich, daß die Variante mit der E-Röhren-Bestückung in Holland gebaut wurde, jedenfalls weisen die Rückwand (vergleichbar mit anderen holl. Philips-Geräten) und die Skala darauf hin. Als Schaltplan ist aber offensichtlich nur den für die (deutsche?) Ausgabe mit A-Röhren zu finden. Wer kann dazu genauere Angaben machen, bzw. hat einen Schaltplan für die Bestückung ECH3, EF9, EBL1, AZ1? Photos zu diesem Gerät habe ich hochgeladen. Herzliche Grüße, Martin Steyer
|
|
Franz-Josef Haffner
15.Jun.03 |
2
Hallo Martin, sowohl die deutsche als auch die holländische Variante des Philips 470A weisen laut Serviceanleitung die Röhrenbestückung EK2, EF9, EBL1, AZ1 auf. Einen Unterschied kann ich auf Anhieb zwischen diesen beiden Ausführungen nicht feststellen. Auch die bereits vorhandene Lange Schaltung unterscheidet sich offensichtlich nur in der Röhrenbestückung. Die Schaltung der holländischen Variante hab ich soeben zu dem Modell hochgeladen. Wie dein Gerät zu einer ECH3 kommt bleibt allerdings weiterhin ein Rätsel. Wer an den kompletten Serviceanleitungen interessiert ist kann sie bei mir per email anfordern. Zum uploaden ist es zuviel. Gruß Franz-Josef |
|
Jacob Roschy
15.Jun.03 |
3
.... um zu wissen, wie das Gerät zu einer ECH3 anstelle einer EK2 kommt, müsste man wissen, ob die ECH3 auf dem Gerät zur Bestückung so angegeben ist oder einfach nur anstelle der EK2 eingesteckt wurde. Ich vermute, dass eher letzteres der Fall ist. Die Triode- Hexode ECH3 ist voll funktions- und pin-kompatibel zur Oktode EK2. Auch von Philips selbst wird dieser Austausch gebilligt, allerdings mit der Empfehlung: Katoden- Schirmgitter- und Oszillatoranodenwiderstand anpassen, da die jeweiligen Betriebswerte leicht unterschiedlich sind. Auch hier vermute ich wieder, dass dies nicht getan wurde, da Rundfunktechniker schon immer sehr großzügig waren, nicht unbedingt notwendige Arbeit zu vermeiden, und daher deren wohl meistgebrauchter Leitspruch zur Anwendung kam : "Es geht auch so". Gruß Jacob Roschy |
