Model: Capella 51 BD712A-22 (BD 712 A-22)
Antique radios, Old Time Radios

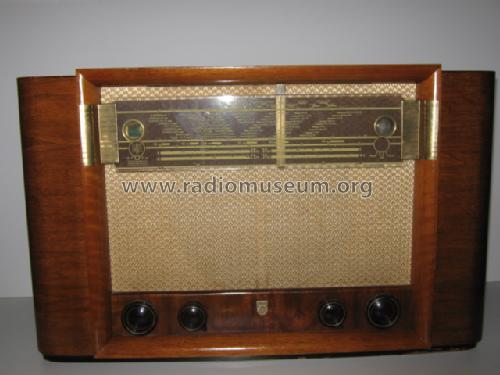

Capella 51 BD712A-22 (BD 712 A-22)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1951 / 1952
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 7062
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 6 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 452/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM.LW, MW/BC, several SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), quelques OC et MF (onde ultra-courte, bande FM).
LW, MW, mehrere KW plus UKW.
«mehrere KW» Kann mehrere unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreizte Bänder.
Aus den Unterlagen war nicht ersichtlich, ob auch der MW-Bereich unterteilt ist (sehr selten).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 26 cm = 10.2 inch
www.radiomuseum.org
Model: Capella 51 BD712A-22 (BD 712 A-22)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
613 x 381 x 280 mm / 24.1 x 15 x 11 inch
Valves / Tubes
15:
EF42steile HF-/ Breitband-Pentode für bis zu 200 MHz, auch als selbstschwingende Mischer geeignet,
(more
for members)
Notes
Bandbreite schaltbar; Lautsprecher mit Hochtonkegel.
Net weight
16.6 kg / 585.5 oz
Price in first year of sale
757
DM
Collectors prices
14 Collector prices (for members)
Source of data
Kat.d.Rundf.GrossH.1951/52Im Katalog des Rundfunk-Grosshandels von 1951/52 aufgeführt (VERG, Curt Rint, Funk-Technik).
/ Radiokatalog Band 1, Ernst Erb
Mentioned in
Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin.
(Heft 19, 1951, Seite 549 und 550)

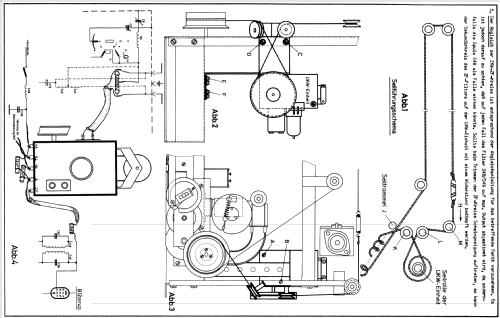

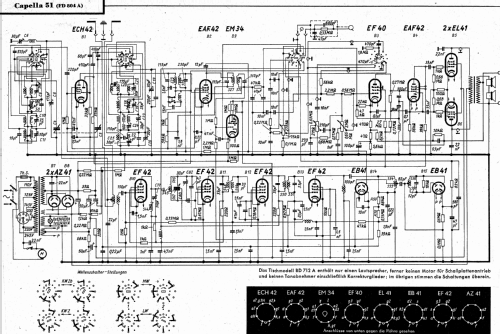

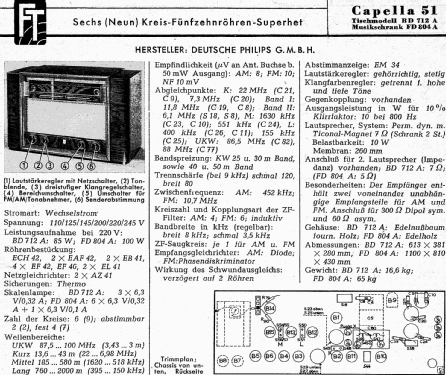

Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
( )

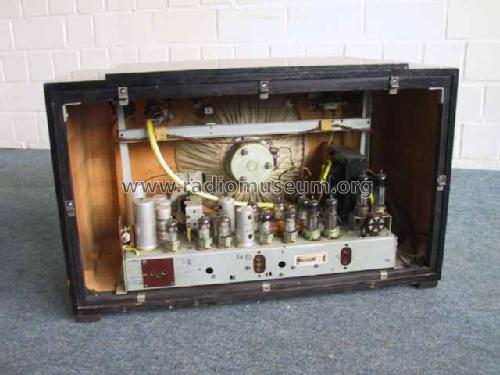

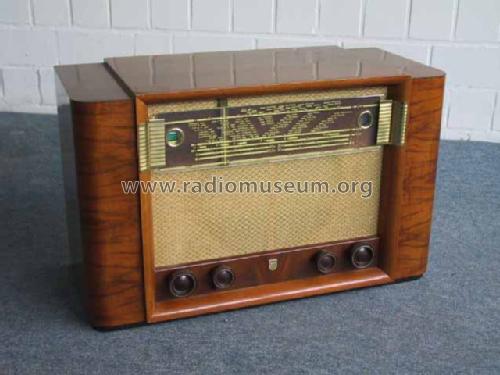

More pictures
Further information on
Capella 51 BD712A-22 (BD 712 A-22) (Philips Radios - Deutschland)
Hallo,
ich bin seit einiger Zeit im Besitz einer Capella 51. Im Augenblick bin ich
dabei, die Elektronik des Gerätes zu sanieren. Bei den Probeläufen ist mir
allerdings aufgefallen, dass der UKW Empfang unsauber und verzerrt ist.
Der zu empfangene Rundfunksender taucht immer zweimal kurz nebeneinander beim
Durchstimmen auf (Abstand auf der Skala etwa 1MHz). Die frequenzmäßig tiefere
Erscheinung ist dabei stärker und lauter als die höhere. Der zu empfangende
Sender lässt sich an beiden Punkten jedoch nicht ganz klar einstellen und ist
verzerrt.
Das Gerät verwendet keinen Ratiodetektor als FM-Demodulator, sondern einen
Phasendiskriminator. Das heißt, im Demodulator findet keine zusätzliche
Begrenzung des Empfangssignales statt.
Meine Fragen sind nun:
1. Ist das ein Effekt, der generell bei diesem Gerätetyp auftaucht?
2. Ist die Ursache dieses Effektes vielleicht mangelnde Begrenzung des
Empfangssignals und damit AM Beeinflussung?
3. Könnte eventuell auch eine Verstimmung in den ZF-Filtern oder im
Diskriminatorfilter vorliegen und damit ein Neuabgleich Abhilfe schaffen?
Ich möchte nicht an den Filtern drehen, bevor ich alle potentiellen
Fehlerquellen untersucht habe, sonst verschlimmbessere ich das Problem
womöglich nur.
Für Anregungen wäre ich sehr dankbar.
Viele Grüße,
Roland Ronken.
More...
Hallo,
ich bin seit einiger Zeit im Besitz einer Capella 51. Im Augenblick bin ich dabei, die Elektronik des Gerätes zu sanieren. Ich habe jedoch noch nicht alle potentiell defekten Papierwickelkondensatoren getauscht, sondern erst einmal nur die kritischen, wie z.B. den an der Trafosekundärseite und die vor den Endstufenröhren.
Bei dem ersten Probelauf des Gerätes, habe ich beim UKW Empfang jedoch eine Auffälligkeit entdeckt, auf die ich mir so gar keinen Reim machen kann.
Der zu empfangene Rundfunksender taucht immer zweimal kurz nebeneinander beim Durchstimmen auf (Abstand auf der Skala etwa 1MHz). Die frequenzmäßig tiefere Erscheinung ist dabei stärker und lauter als die höhere. Der zu empfangende Sender lässt sich an beiden Punkten jedoch nicht ganz klar einstellen.
Das Gerät verwendet keinen Ratiodetektor als FM-Demodulator, sondern einen Phasendiskriminator. Bei gut funktionierender Begrenzung in den ZF-Verstärkern, sollte dieser jedoch die gleichen Ergebnisse, wie ein Ratiodetektor bringen.
Sind diese Probleme Ihrer Ansicht nach die Symptome eines verstimmten FM ZF- und Demodulatorteils? Würde ein Abgleich hier Abhilfe bringen? Oder ist dies einfach ein Markenzeichen dieses Gerätes? Falls jemand von Ihnen eines dieser Radios besitzt, wie würden Sie die Empfangseigenschaften beurteilen? Könnte es sich hierbei aber auch um einen schwingenden ZF-Verstärker handeln, der den Empfänger in der Mitte der Empfangsfrequenz zumacht? Wird diese Erscheinung vielleicht durch eine Oberwelle des Oszillators hervorgerufen?
Selbstverständlich werde ich, bevor ich an einen Abgleich des FM-Teiles denke, erst einmal die restlichen Papierwickelkondensatoren tauschen.
Ich habe zwar schon einige Erfahrungen mit Ablgleichen gesammelt, die hier auftretenden Symptome sind mir jedoch neu.
Für Tips und Vorschläge danke ich Ihnen im Voraus.
Viele Grüße,
Roland Ronken.
More...
Zu dem Capella 51 : Es gibt bei diesem Gerät anscheinend 2 Skalen Versionen, eine mit dicker weißer Schrift ähnlich zu der Capella 50 ud eine Version mit dünner filigraner Schrift, die dann grünlich leuchtet (und sehr anfällig ist !! - Vorsicht beim Putzen!!)
Grüße
Die ebay Auktion vom 24.3.2004 (203€) betraf eine Capella (NICHT 51), d.h. den Typ BD700A(22)und ist hier fehlzugeordnet. Ich habe die Auktionsnummer noch, wer sich selber überzeugen will kann sie gerne von mir erhalten. Ab Juli 2004 ist die Auktion bei ebay nicht mehr abrufbar.
More...
