Model: Olympia 403WK
Antique radios, Old Time Radios
Olympia 403WK
Country:
Germany
Manufacturer/Brand:
Sachsenwerk (bis 1945)
Year: 1939 / 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6402
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 230 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Olympia 403WK
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
540 x 320 x 224 mm / 21.3 x 12.6 x 8.8 inch
Valves / Tubes
5:
ECH11
(more
for members)
Notes
var.BBr.
Net weight
11.2 kg / 395.1 oz
Price in first year of sale
218
RM
Collectors prices
6 Collector prices (for members)
Source of data
Handbuch WDRG 1939
/ Radiokatalog Band 1, Ernst Erb

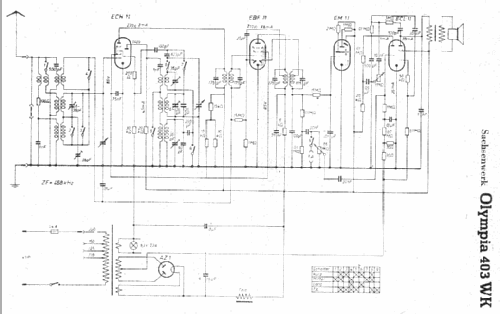

Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
Olympia 403WK (Sachsenwerk (bis 1945))
Bei der Gleichrichterröhre auf dem vorletzten Bild handelt es sich wohl kaum um eine AZ 1. So wie die Fassung montiert ist, sieht es auch nicht danach aus, als ob diese Konstruktion werksmäßig hergestellt wurde.
More...

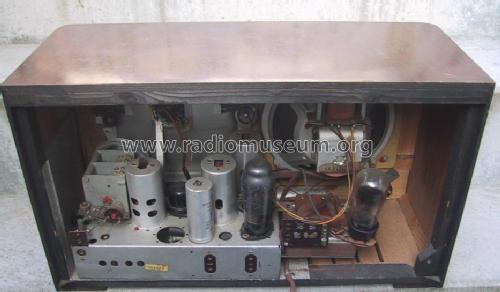

Nochmal ein Post zum Sachsenwerk 403! Ich habe mal die beiden Chassisfotos herausgeschnitten, hier das Foto von Herrn Haring mit den Abgleichlöchern hinten links, wie sie laut Abgleichplan Schenk/Regelien für den 403WKn zutreffen und bei dem bau- und schaltgleichen Telefunken 265WK ebenfalls vorhanden sind:

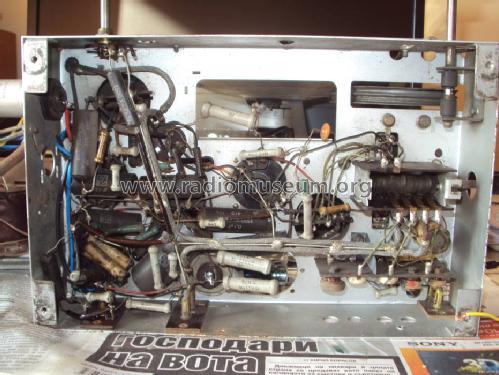

Hier nun das Chassis meines 403WK, der anders aussieht und dem Bild in Schenk/Regelien gleich ist. Dabei ist die Oszillatorplatte in Anordnung und Schaltung anders:
Inzwischen ist auch beim 403WKn der Eintrag auf MW-LW-KW (drei Wellenbereiche) geändert, wie es dem Schalt- und Abgleichplan bei Schenk und Lange entspricht. Nach wie vor bin ich der Meinung, daß es sich bei dem Gerät von Herrn Haring um den 403WKn handelt, auch wenn das explizit nicht so auf der Rückwand draufsteht.
Das Gerät von Herrn Haring zeigt definitiv den Sachsenwerk 403WKn, erkennbar an den runden Löchern links im Chassis, hinter denen die Oszillator-Abgleichelemente sitzen. Das Gerät hat auch offensichtlich einen Aufleber aus der Schweiz (blau) und ist wohl als Exportgerät 1940 oder später gebaut. Der 403WK von 1939 hat eine andere Spulenplatte für den Oszillator, die nur von unten zugänglich ist und um 90 Grad verdreht eingebaut ist. Ich habe das Gerät hier vorliegen und auch aus der Abgleichanweisung geht aus den Bildern hervor, daß es sich um den WKn handeln muß. Die Bilder sollten daher verschoben werden! Ich lade dann die zum 403WK gehörigen hoch und lösche diesen Post!
