Model: EA337
Antique radios, Old Time Radios
EA337
Country:
Germany
Manufacturer/Brand:
Seibt, Dr., Georg; Berlin
Year: 1926 – 1928
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 5911
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Batteries (storage and/or dry) / 90+4 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: EA337
Material
Wooden case, TUBES VISIBLEWooden case, open cabinet.
Caisse en bois. Lampes (tubes) visibles.
Röhren und möglicherweise auch Spulen sind direkt zu sehen. Es gibt wenig Ausnahmen, wo lediglich der oberste Teil von Röhren direkt offen sichtbar ist.
Dimensions (WHD)
330 x 290 x 190 mm / 13 x 11.4 x 7.5 inch
Valves / Tubes
3:
RE064Mir ist keine technisch identische Röhre eines anderen Herstellers bekannt, doch ist die Röhre meist austauschbar mit Philips A410N.
(more
for members)
Notes
bzw.064,054,154; 3fach-Sp-Koppler l.quer; 5 Knöpfe
Price in first year of sale
84
RM
Collectors prices
6 Collector prices (for members)
Source of data
Radio-Quelle Leipzig 1927Grosser Katalog von Radio-Quelle, Leipzig C1, von 1927.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Kat. Radio Schnorr 1927/28Im Katalog Radio Schnorr 1927/28, Kat. Nr. 48 (6 Filialen ?), Hauptsitz Leipzig, erwähnt.
Picture reference
Eine Abbildung findet sich im Doppelband "Radio von gestern"

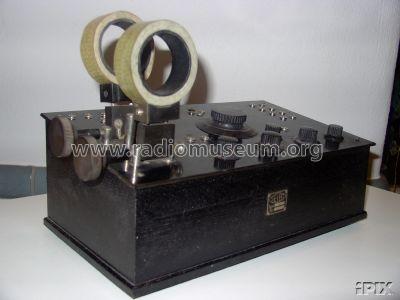

Bild aus ebay
ebay

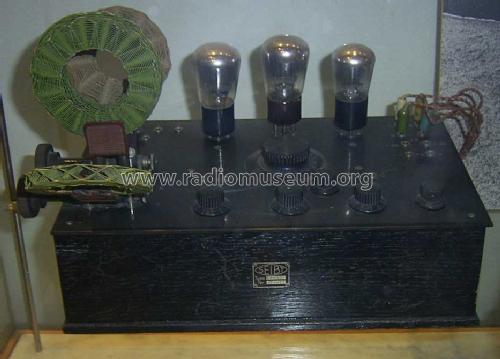

Bild ebay
More pictures
Further information on
EA337 (Seibt, Dr., Georg; Berlin)
In der original Bedienungsanweisung zum EA337 (4 Seiten) ist als Bestückung bezogen auf 4-Volt Akku angegeben: RE79, RE89 für alle Zwecke oder RE064, RE144 als Audion und 1. NF-Stufe, RE154 als Endrohr.
