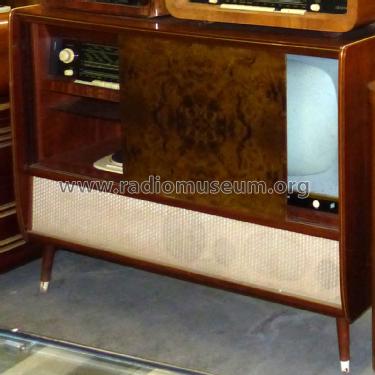

Orchidee 53FSR102PSt
 |
 |
 |
 |
 |
 |
 |
 |
|
|
||||
|
alternative name
|
 |
||||
|---|---|---|---|---|---|
| Year: 1961 | Type: Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio) | ||||
| Valves / Tubes | 27: PC96 PCF82 EF80 PCL84 PM84 PABC80 PL84 PCF82 ECC82 PL36 PY88 DY86 B53G1 |
| Principle | Super-Heterodyne (Super in general) |
|---|---|
| Tuned circuits | 8 AM circuit(s) 12 FM circuit(s) |
| Wave bands | Broadcast, (BC) Long Wave (LW), 2 x SW and FM. |
| Details | Record Player (perh.Changer) |
| Power type and voltage | Alternating Current supply (AC) / 220 Volt |
| Loudspeaker | 4 Loudspeakers |
| Power out | |
| from Radiomuseum.org | Model: Orchidee 53FSR102PSt - Stern-Radio Staßfurt, VEB, RFT |
| Material | Wooden case |
| Shape | Console, Lowboy (legs < 50 %). |
| Dimensions (WHD) | 1320 x 1010 x 492 mm / 52 x 39.8 x 19.4 inch |
| Notes | Röhren teilweise mehrfach Radioteil mit ECC85, ECH81, EF89, EBF89, EM84, EAA91, ECC83, ECC83, EL84, EL84, Tr.Gl. or EZ81 Musikschrank mit TV (GB-Tuner 11 Kanäle VHF, 53cm-Bildrohr 110°), Radio "Oberon-Stereo", 4-tour. Plattenspieler und Stereo-Zusatzbox (2xLS). |
| Net weight (2.2 lb = 1 kg) | 95 kg / 209 lb 4 oz (209.251 lb) |
| Collectors' prices | 3 Collector prices (for members Radiomuseum.org) |
| Source of data | Radiokatalog Band 2, Ernst Erb |
| Mentioned in | -- Original-Prospect |
Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
All listed radios etc. from Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...
Here you find 334 models, 231 with images and 211 with schematics.
Stern-Radio Staßfurt: Orchidee 53FSR102PSt
Threads: 2 | Posts: 5
|
Hits: 326 Replies: 0
stern-stas: 53FSR102PSt ; Orchidee
|
|
|
Jürgen Recke
25.Jan.11 |
1
Sehr geehrte Damen und Herren, der Datumskonflikt mit der Röhre PC 96 muß nach meinen Kenntnissen gelöscht werden.Ich habe ein Prospekt mit Reg.Nr. 1/62 mit der Röhrenbestückung wie angeben. Die Röhre PC 96 wurde vom Röhrenwerk Neuhaus produziert. Sie wurde auch seitens Staßfurt im UKW-Vorsatz für diese TV-Geräte eingesetzt. Die Entwicklung des "Gitterbasis-Tuners" erfolgte durch die Herren: Hellmut Voigt (1930), Dieter Günther (1937) und Gerhard Schröter (1920-2009). Auf die Lösung der Bandumschaltung BI/BIII erhielten die Herren ein Patent. Den Herrn Günther, der in Staßfurt wohnhaft ist, habe ich dazu befragt. Er bestätigte mir, das dieser Tuner mit der PC 96 mit dem Beginn der Standard-Serie "Staßfurt 53/43 usw.eingesetzt wurde. Daran gibt es keinen Zweifel. Zu bedenken ist auch, dass es damals zwei getrennte Staaten und Wirtschaftssysteme gab. Mit freundlichen Grüßen Jürgen Recke
|
|
Hits: 662 Replies: 0
stern-stas: 53FSR102PSt (53 FSR 102 P St); Orchidee
|
|
|
Arne Thomaschewski
13.Aug.08 |
1
Formatierung enfernt, bitte Anleitung bei den blauen Infoknöpfen nachlesen. |
|
Wolfgang Bauer
16.Aug.08 |
2
Sg. Herr Thomaschewski, was funktioniert denn nicht an Ihrem Gerät? MfG. WB. |
|
Arne Thomaschewski
16.Aug.08 |
3
Lieber Herr Bauer, die Hochspannung sprühte nicht, die Primärspule hat oben gesprüht. Nachdem ich den ganzen Klapparatismus näher untersucht habe fiel mir alles in die Hände und es war eine der Schrauben kaputt die das Joch zusammenhalten, nach Beratung mit Hennig Oelkers baute ich das ganze nun testweise erstmal zusammen um eventuelle Veränderungen zu sehen und es regt sich gar nichts, die DY wird nicht beheizt und es gibt auch kein Bild mehr, die anderen Röhren beginnen zu heizen, PM 84 leuchtet, dann macht es irgendwann blubb und die Sicherung für den Teil kommt, PM 84 erlischt dann. Ich habe mit größerer Sicherung geprüft, soll ist 400mA war 500 und die sind nun alle, nächster Versuch mit 1A ergab, logisch, längeres Durchhalten und die PY 88 kriegt rote Backen, aber sowas von. |
|
Arne Thomaschewski
05.Sep.08 |
4
Die Hochspannung ist wieder hergestellt. Der Ersatz des Zeilentrafos ist möglich bei allen Geräten dieses Chassistyps wie FSG 43, FSR 53 usw. durch den Trafo ÜHA 73 der bei Oppermann elektronik als Bausatz Tesla 20 verkauft wird. Allerdings sind einige mechanische Umbauten erorderlich, da der Kern eine andere Länge hat. Die Pinbelegung werde ich bald mitveröffentlichen können, hoffe ich. Allerdings erfolgt keine Synchronisation der Zeile, das Bild wird so leidlich gefangen, aber auch viel schlechter als zuvor, hat jemand weitere Ideen? |
End of forum contributions about this model
